Комплектація і параметри джерел безперебійного живлення

Визначальний фактор підбору ДБЖ - час перемикання на підживлення від батареї-акумулятора і тривалість функціонування від батареї.

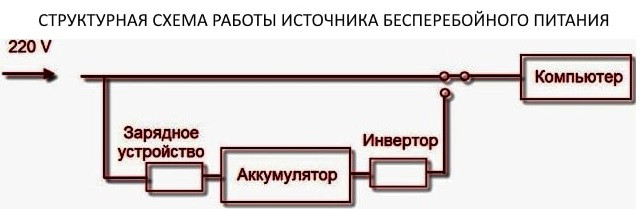

В основному режимі «безперебійник» працює від акумулюючого елемента, розміщеного в корпусі і управляється за допомогою електричної схеми – унаслідок цього конструкція завжди містить подзарядный механізм, що забезпечує живлення батареї-акумулятора від електромережі. Цим підтримується постійна готовність працювати в автономному режимі. Щоб продовжити продолжительсть функціонування в режимі автономності, ДБЖ оснащується додатковою батареєю.

У режимі «байпас» безперебійний агрегат підтримує споживають прилади за рахунок відфільтрованого напруги електричної мережі в обхід базисної схеми. Перехід в «байпасні» роботу здійснюється автоматично або вручну (ручне перемикання призначено на випадок профілактики і обслуговування, заміни елементів без вимикання обладнання).

„Бустер“ є ступінчастим автоматичним регулятором напруги, по суті – трансформатором. Їм оснащені моделі з інтерактивною схемою. Зазвичай «безперебійник»  комплектується лише підвищує перемикачем (1-3 ступенів підвищення), в деяких моделях є універсальний модулятор, що підвищує і знижує мережеву електричну потужність. Застосування «бустера» допомагає «бесперебойнику» добре витримувати тривалі глибокі „підсадки“ та „просідання“ електромережі без перемикання на поздарядочную батарею – це відчутно подовжує термін придатності приладів.

Інверторний механізм перетворює постійний струм в змінний та навпаки. Різні моделі безперебійних агрегатів укомплектовані різними моделями:  для генерації напруги прямокутної форми; з крокової апроксимацией; з імпульсно-широтної модуляцією.

Коефіцієнт нелінійного спотворення відображає, наскільки форми електричного струму відрізняється від ідеальної синусоїди, згідно значень:
0 % - цілком відповідає; близько 3 % - близька до синусоїди; близько 5 % - наближена до синусоїдальної;
до 21 % - сигнал трапецеидальноного або ступінчастого типу;
43 % і більше - прямокутна форма сигналу.

Тиристорний випрямляч зменшує впливу на форму електричної потужності в живильній мережі і сприяє виникненню гармонік високого порядку.

Ізолюючий трансформатор на вхідному ланцюзі джерела безперебійного призначений для гальванічної ув'язки входу і виходу. На вихідному ділянці ДБЖ сегмент «перетворювач-навантаження» містить вихідну ізолююче перетворює пристрій для підтримки гальванічної ув'язки входу зі схеми та виходу на включену навантаження.

Експлуатацію і управління джерелами безперебійного живлення забезпечують інтерфейси: USB і COM (послідовний порт). Програмне обладнання для аналізу, визначення часу функціонування і часу для безпечного відключення приладів заводи-виробники постачають своє.

Очікуваний термін зносу акумуляторних батарей - від 3 років для моделей малопотужних або побутового призначення і до 10 років для ДБЖ з надвисокою безпекою для підприємств нафтопереробки і атомних станцій.

Фактична придатність акумуляторної батареї складається залежно від умов її використання і відрізняється від заявленої в паспорті. Факторами впливу на тривалість придатності є температура повітря в приміщенні; сума минулих циклів зарядки/розрядки; рівень зарядки батареї.
