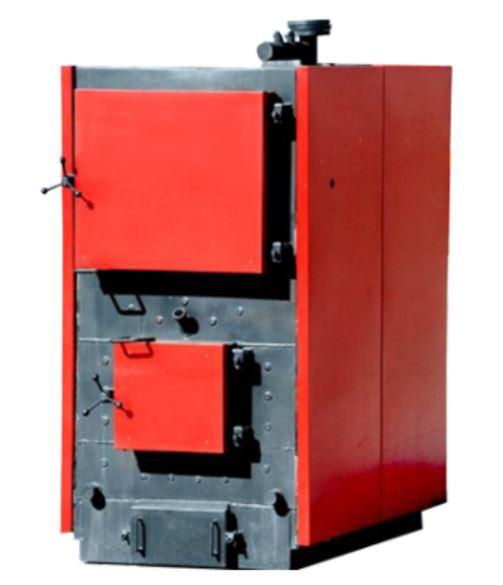

Промисловий твердопаливний котел Eurotherm Колві Kotloff A з ручним завантаженням

    Компанія "EUROTHERM TECHNOLOGY" — провідний виробник опалювальних систем, водогрівних і парових котлів (на всіх різновидах палива) упродовж 20 років.
   Твердопаливний котел тривалого горіння Eurotherm Колви Kotloff серія А, призначені для опалення будівель і споруд житлового, комунально-побутового та виробничого призначення з температурою теплоносія до 90 °C, з використанням як палива вугілля, деревини, деревних відходів, паливних брикетів або пелет, а також для гарячого водопостачання під час використання проміжного теплообмінника. Котли можуть працювати як у відкритих, так і в закритих системах опалення, з примусовою та природною циркуляцією теплоносія.
    Допускається використовувати як паливо всі види вугілля. Конструкція котла дає змогу максимально ефективно використовувати тепло, що виділяється під час спалювання різних видів низькокалорійного твердого палива, водночас найбільша ефективність котла досягається під час роботи на номінальній потужності, під час спалювання полінь листяних порід деревини з максимальною вологістю до 25%. Експлуатація твердопаливного котла можлива тільки в режимі ручного завантаження твердого палива. Сфера застосування: стаціонарні та транспортувальні коляльні для закритих систем теплопостачання.

Технічні характеристики твердопаливних котлів КОЛВІ A

Опис твердопаливного котла Eurotherm A

СТРИВІСТЬ КОТЛА

Топка — трубний каркас, що чергується із шамотною цеглою, що забезпечує високу температуру горіння палива.

Отвір топки, 600×620 мм, (450×400 мм для котла типу Колві 100А) забезпечує зручне завантаження палива та догляд за котлом.

Двері топки сталеві, наповнена жароміцним бетоном, що забезпечує міцність дверей і високу теплоізоляцію в процесі горіння палива.Теплообмінник комбінований — верх барабанний, з жаровими трубами; низ — трубний.

Дно барабана захищене від вапняної накипу за допомогою ефективної двошарової циркуляції води.Здатна вода потрапляє в найгарячішу зону, знижуючи негативний вплив на котел низької температури поворотної води.

Всі двері — праві (відкриття вправо). За попереднім замовленням вони можуть бути виготовлені лівими. Відповідно можна змінити й місце розташування пульта керування, який зазвичай розташований із правого боку котла.

Заслонками повітря, які розташовані на коробах кріплення вентиляторів, можна підібрати необхідне співвідношення первинного та вторинного повітря, забезпечуючи повне згоряння палива (підбирання здійснюється під час проведення пуско-наладкових робіт). У котлах застосовується ефективна система підігрівання первинного та вторинного повітря. Повітря, що подається вентилятором, проходить між подвійними стінками котла та нагрівається до 120-200 0С, потім подається в топку. Тому забороняється експлуатація котла з використанням природної тяги труби, відкривши двері зольника, оскільки під час неробляючого вентилятора можуть перегрітися внутрішні перегородки котла. Подавання повітря автоматично припиняється, коли вода в котлі досягає бажаної температури, встановленої регулятором температури; коли вода остигає, вентилятор знову вмикається автоматично. Для під'єднання ПСК у конструкції котла передбачені дві патрубки, приєднаних безпосередньо до обсягу барабана (для котлов Колві 400А; 500А; 600 А; 700А и 1000А), а для котлів 100А; 150А; 200А; 250А; 300А — приєднуваних до патрубка гарячої води поз.5.

Основні геометричні розміри та конструкція котла

Рис. 2 Конструкція котла

1. Двері теплообмінника. 2. Жаррубний теплообмінник. 3. Турбулизатор. 4. Патрубки для під'єднання запобіжних клапанів. 5. Патрубок виходу теплоносія. 6. Димохід. 7. Камера підігрівання вторинного повітря. 8. Патрубок входу теплоносія. 9. Вентилятор вторинного повітря. 10. Шамотні цеглини. 11. Вентилятор первинного повітря. 12. Регулятор подавання повітря. 13. Термоізоляція. 14. Камера підігрівання первинного повітря. 15. Колосники. 16. Дверцята зошита. 17. Двері топки.
