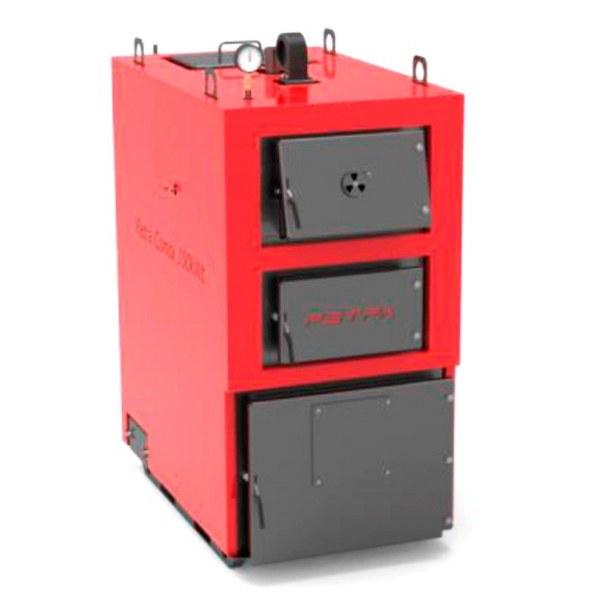

Котел тривалого горіння Ретра-4М Combi 98 кВт з ручним завантаженням
- В наявності
- Код: TF-27430
151 600 ₴
- +380 (67) 530-83-91Киевстар
- +380 (73) 044-14-80Лайф
- +380 (44) 338-58-89Городской
Опис
Котли Ретра характеризуються високою економічністю, надійністю, простотою в експлуатації, а також ККД до 93%. Вони пристосовані для спалювання всіх видів палива: від вугілля і дров до тирси, макулатурі, соломі. В якості палива дозволяється використовувати відходи виробництва.
Твердопаливні котли моделі Ретра-4М Combi тепловою потужністю від 25 до 150 кВт є універсальними побутовими і промисловими котлами, які працюють за принципом верхнього спалювання палива. Стінки і колосникова решітка охолоджуються водою і виконані з якісного сталевого листа і котлових труб. Завантаження і спалювання палива може відбуватися трьома способами: режим ручного завантаження, режим роботи з факельної пальником, режим роботи з ретортним пальником.
Режим ручного завантаження Ретра-4М Combi 98 кВт. Паливо через верхній люк завантажується на колосникові ґрати (верхня камера згорання), де і відбувається його спалювання. Цей режим призначений для використання будь-якого палива великої фракції (дерево, брикет, кускового вугілля, солома тощо). Первинний повітря подається через розсікач вентилятором, який встановлений знизу на задній стінці котла; вторинний повітря для спалювання піролізних газів подається через форсунки на бокових і верхньої стінці топки вентилятором, який перебуває на верхній стінці. Процес горіння і роботу насоса центрального опалення контролює блок управління, золовидалення - ручне.
Комплектація поставки: вентилятор 2шт., пульт управління 1 шт., запобіжний клапан 1 шт., манометр з краном 1 шт.
Переваги котла Ретра 4 М Combi:
- Три режими роботи.
- Дві камери згорання.
- Розумна автоматика.
- 5 років гарантії.
- Постійний сервіс.
- Надійність бренду.
- Конструкція котла дозволяє спалювати різні види палива (вугілля, дерево, брикети, тирса, пелети, відходи деревини).
- Висока універсальність: можливість використання різних типів пальників або ручного режиму роботи.
- Товщина стінки теплообмінника - 5мм (до 100 квт), 6мм (150кВт), що дає великі терміни експлуатації.
Конструкція котла Ретра 4 М Combi
1. Котел.
2. Завантажувальний люк.
3. Шурующий люк.
4. Нижній люк.
5. Розсікач первинного повітря.
6. Зольний ящик.
7. Вентилятор вторинного повітря.
8. Вентилятор первинного повітря.
9. Настил колосникових решіток.
10. Форсунки вторинного повітря.
11. Датчик температури.
12. Вихідний патрубок.
13. Вхідний патрубок.
14. Манометр.
15. Нижня камера згорання.
16. Верхня камера згорання.
17. Факельна пальник.
18. Заглушка колектора первинного повітря.
19. Ретортний пальник.
20. Футирування.
21. Конвективні перегородки.
Габарити котла Ретра 4 М Combi
Технічні характеристики:
| Найменування параметра | Од. зм. | Ретра 4 М Combi | |||
| 65 | 80 | 98 | 150 | ||
| Вид палива: | |||||
| основний | пелети, дрібно-фракційний вугілля до 15 мм | ||||
| резервний | вугілля кам'яне, антрацит, брикет, дрова | ||||
| Номінальна теплопродуктивність, ± 10%% | кВт | 65 | 80 | 98 | 150 |
| Загальні габаритні розміри котла з бункером і пальником у зборі: | |||||
| довжина | мм | 1770 | 1770 | 1890 | 1950 |
| ширина | мм | 2000 | 2220 | 2235 | 2600 |
| висота | мм | 1720 | 1690 | 1840 | 1975 |
| Розмір котла без бункера: | |||||
| довжина | мм | 1770 | 1770 | 1890 | 1950 |
| ширина | мм | 800 | 910 | 970 | 1000 |
| висота | мм | 1650 | 1650 | 1840 | 1950 |
| Обсяг верхньої камери згоряння | м3 | 0,2 | 0,27 | 0,32 | 0,46 |
| Об'єм водяної сорочки | л | 204 | 242 | 301 | 335 |
| Температура води: | |||||
| - на виході з котла, не більше | °З | 95 | 90 | ||
| - на вході в котел, не менше | 55 | ||||
| Розмір горловини завантажувального люка (ширина х висота) | мм | 340x325 | 430x310 | 430x310 | 430x310 |
| Вихід під димохід | мм | 230x200 | 300х200 | 300x200 | 300x200 |
| Номінальна витрата палива, не більше: | |||||
| - основний вид палива (0=18 МДж/кг) | кг/рік | 15,1 | 18,6 | 22,8 | 35 |
| - резервний вид палива (0=27 МДж/кг) | 10,2 | 12,5 | 15,6 | 18,4 | |
| Робочий тиск теплоносія, не більше: | МПа | 0,2 | |||
| Коефіцієнт корисної дії : | |||||
| основний вид палива (Q=27 МДж/кг) | % | 86 | |||
| резервний вид палива (Q=27 МДж/кг) | % | 93 | |||
| Розрідження за котлом, не менше | Па | 40 | 50 | ||
| Температура продуктів згоряння, не більше | °З | 140 | 160 | ||
| Напруга живлення, В/частота | Гц | ~220/50 | |||
| Висота димової труби від осі димоходу котла, не менше | м | 7 | 8 | 15 | |
| Діаметр труби димоходу | мм | 220 | 250 | ||
| Ємність бункера (для автоматичного режиму) | м3 | 0,6 | 1 | 1,5 | |
| Маса котла (без води) | кг | 790 | 910 | 1005 | 1300 |
Характеристики
| Основні | |
|---|---|
| Стан | Новий |
| Тип топки | Закрита |
| Призначення котла | Одноконтурний |
| Коефіцієнт корисної дії | 93 % |
| Тип котла | Тривалого горіння |
| Площа обігріву | 980 кв.м |
| Теплоносій | Вода |
| Потужність номінальна | 98 кВт |
| Вага | 1005 кг |
| Регулювання потужності, від | 50 % |
| Регулювання потужності, до | 90 % |
| Кількість теплообмінників | 2 шт. |
| Спосіб установки | Підлоговий |
| Спосіб відведення відпрацьованих газів | Димар |
| Кількість завантажень палива в добу | 1 раз/добу |
| Матеріал теплообмінника | Сталь |
| Об'єм води в котлі | 301 л |
| Автоматична подача палива | Так |
| Країна виробник | Україна |
| Гарантійний термін | 60 міс |
| Види твердого палива | Солома, Дрова, Тріска, Тирса, Пелети, Брикети, Кора, Кам'яне вугілля, Буре вугілля, Антрацит, Кокс, Торф, Горючі сланці, Овес |
| Колір | Червоний |
| Об'єм камери згоряння | 320 л |
| Виробник | Ретра |
| Об'єм бункера для палива | 0.32 куб. м |
| Додаткові характеристики | |
| Дисплей | Так |
| Спалювання палива на колосникових гратах | Так |
| Спалювання палива на охолоджуючих колосниках | Так |
| Камера подвійного згоряння | Ні |
| Підключення бойлера непрямого | Так |
| Захист від замерзання | Так |
| Охолоджуючий контур | Ні |
| Циркуляційний насос | Ні |
| Рівень шуму | 80 дБ |
| Габаритні і приєднувальні розміри | |
| Ширина димоходу | 250 |
| Довжина димаря | 250 мм |
| Форма димаря | Кругла |
| Висота | 1840 мм |
| Глибина | 1890 мм |
| Ширина | 940 мм |
| Діаметр димоходу | 250 мм |
| Електричні параметри | |
| Напруга мережі | 220~240 В |
| Клас захисту корпусів електронного устаткування | IP20 |
| Частота | 50 Гц |
| Опалення | |
| Мінімальний робочий тиск системи опалення | 1 бар |
| Максимальний робочий тиск системи опалення | 2 бар |
| Максимальна температура в режимі опалення | 90 град. |
| Мінімальна температура в режимі опалення | 55 град. |
| Користувацькі характеристики | |
| Ширина, мм | 940 |
| Діаметр димоходу, мм | 250 |
| Глибина, мм | 1890 |
| Робота на одному завантаженні палива, годин | 24 |
| Вид пального | вугілля, дрова, пеллети |
| Тип автоматики | електронна із вентилятором |
| Опалювальна площа, кв. м. | 980 |
| Висота, мм | 1840 |
| Вага, кг | 1005 |
| Група | Котли тривалого горіння |
| Коефіцієнт корисної дії(%) | 93 |
| Потужність номінальна(кВт) | 98 кВт |
