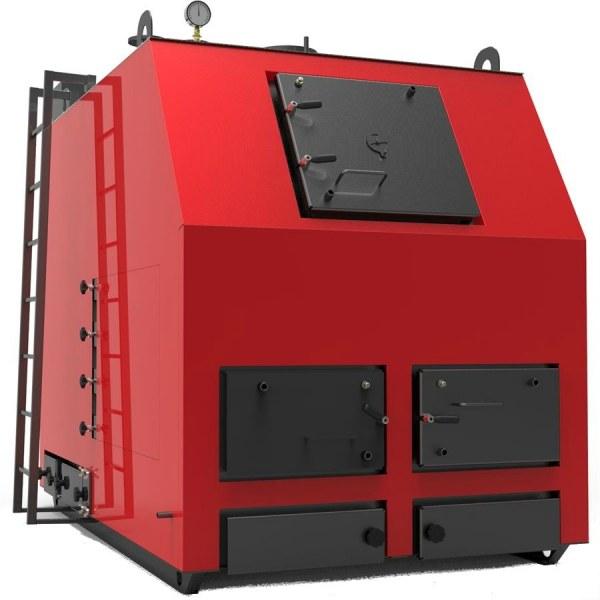

Котел тривалого горіння Ретра-3М 600 кВт
550 200 ₴
- В наявності
- Код: TF-26885
- +380 (67) 530-83-91Киевстар
- +380 (73) 044-14-80Лайф
- +380 (44) 338-58-89Городской
Компанія «Ретра» — підприємство, яке спеціалізується на розробленні моделей і виробництві твердопаливних котлів. Котли Ретра характеризуються високою економністю, надійністю, простотою в експлуатації, а також ККД до 93%. Вони пристосовані для спалювання всіх видів палива: від вугілля й дров до тирси, макулатури, соломи. Як паливо дає змогу використовувати відходи виробництва.
Котел Ретра-3М — котел тривалого горіння, застосовується для центрального опалення промислових приміщень, сушарок деревини, індивідуального житла, особливо для деревообробних і дрібних підприємств, ферм, павільйонів, шкіл, магазинів тощо. Котел пристосований для спалення низькокалорійної відхідної сировини, як-от: вугілля, тирси, дерево в шматочках, хмист, сухий кизяк, солома, макулатура тощо. Найцікавіше застосування суміші висококалорійного палива, як-от: кам'яне вугілля, торфобрикет, з низькокалорійним (пілки, хмиз, кізяк, солома тощо) паливом.
Котел РЕТРА-3М 600 кВт являє собою конструкцію з листової сталі з дуже розвиненою поверхнею приймання тепла. Котел має три камерну структуру. Перша камера (топка) має великий обсяг, який дає змогу продовжити термін горіння одноразового засипання палива. Не потрібно після розпалювання постійного обслуговування котла. Друга та третя камери виконують функцію відбору тепла від продуктів спалення і мають велику поверхню теплообміну. Колосники обладнані механічним розпушувачем. Для інтенсифікації процесу горіння палива в разі потреби передбачене встановлення вентилятора піддування повітря. Корпус котла теплоізольований.
Конструкція котла
1. Люк завантажувальний;
2. Люк шурувальний;
3. Люк для видалення золи;
4. Люк бічний для чищення газоходу;
5. Колектор первинного повітря;
6. Люк верхній для чищення газоходу;
7. Люк для чищення димоходу;
8. Патрубок подавання;
9. Зворотний патрубок;
10. Димохід;
11. Шибер димоходу;
12. Первинне повітря;
13. Вторинне повітря;
14. Вентилятор первинного повітря;
15. Вентилятор вторинного повітря;
16. Пульт керування;
17. Кран для наповнення (слива) води;
18. Запобіжний клапан;
19. Водяна сорочка;
20. Теплоізоляція;
21. Охолоджувальні колосникові труби;
22. Мідна гільза для встановлення термодатчика;
23. Кран під манометр;
24. Манометр;
25. Камера згоряння (топка);
26. Пряма перегородка;
27. Розсікач первинного повітря.
Технічні характеристики
| Найменування параметрів | Ретра-3М | |||
| 450 | 500 | 550 | 600 | |
| Номінальна продуктивність, кВт ±10% | 450 | 500 | 550 | 600 |
| Максимальна температура води, °C: | ||||
| - На виході з котла, не більш ніж | 90 | |||
| - На вході в котел, не менш ніж | 55 | |||
| Тип палива | Тверде шматкове (драве; брикети з відходів деревообробки, лузги соняшника, соломи, торфу; вугілля буре та кам'яне; антрацит) | |||
| Максимальна витрата палива за номінальної потужності, кг/год., не більш ніж | ||||
| - антрацит (Q=27000кДж/кг) | 75 | 85 | 95 | 100 |
| - дрова (Q = 12300 кДж/кг) | 170 | 190 | 205 | 220 |
| Коефіцієнт корисної дії, %: | ||||
| - антрацит (Q=27000кДж/кг) | 93 | |||
| - дрова (Q = 12300 кДж/кг) | 86 | |||
| Робочий тиск теплоносія, МПа | ||||
| - Мінімальний | 0,15 | 0,15 | 0,15 | 0,15 |
| - Максимальний * | 0,3 | 0,3 | 0,4 | 0,4 |
| Розрізнення за котлом, Па, не більш ніж | 60 | 60 | 80 | 80 |
| Товщина внутрішньої стінки теплообмінника, мм | 6 | |||
| Об'єм води в котлі, л, ± 10% | 1150 | 1250 | 1355 | 1390 |
| Об'єм топки котла, м3 | 1,59 | 1,89 | 2,03 | 2,15 |
| Площа колосникової решітки, м2 | 1,57 | 1,69 | 1,81 | 1,87 |
| Напруга живлення/частота, В/Гц | ~220/50 | |||
| Споживана потужність, Вт, не більш ніж | 710 | 1010 | 1010 | 1010 |
| Приєднувальні розміри до системи опалення | dy 125 | dy 150 | dy 150 | dy 150 |
| Кількість і з'єднувальний розмір запобіжного клапана | 2 шт. Dy50 | 2 шт. Dy50 | 2 шт. Dy50 | 2 шт. Dy50 |
| Приєднувальний розмір патрубка для зливання води з котла | 1" зовнішня різь | |||
| Приєднувальні розміри до димоходу, мм | 450х260 | 500х260 | 550х260 | 550х285 |
| Діаметр димової труби, мм | 400 | 500 | ||
| Висота димової труби від осі димоходу котла, м, не менш ніж | 18 | 20 | ||
| Максимальні габаритні розміри, мм | ||||
| - Довжина: | 2890 | 2860 | 2890 | 2890 |
| - Ширина | 1610 | 1700 | 1700 | 1810 |
| - Висота | 2000 | 2250 | 2350 | 2350 |
| Розміри топки, мм | ||||
| - Довжина: | 1250 | 1220 | 1220 | 1220 |
| - Ширина | 1300 | 1090 | 1090 | 1490 |
| - Висота | 860 | 1385 | 1385 | 1170 |
| Маса котла (без води), кг | 3660 | 4030 | 4250 | 4380 |
| Основні | |
|---|---|
| Стан | Новий |
| Тип топки | Закрита |
| Матеріал теплообмінника | Сталь |
| Призначення котла | Одноконтурний |
| Вид пального | Тверде |
| Тип котла | Тривалого горіння |
| Теплоносій | Вода |
| Колір | Червоний |
| Регулювання потужності, до | 90 % |
| Коефіцієнт корисної дії | 93 % |
| Кількість теплообмінників | 1 шт. |
| Спосіб установки | Підлоговий |
| Спосіб відведення відпрацьованих газів | Димар |
| Кількість завантажень палива в добу | 1 раз/добу |
| Автоматична подача палива | Ні |
| Країна виробник | Україна |
| Гарантійний термін | 60 міс |
| Види твердого палива | Солома, Дрова, Тріска, Тирса, Пелети, Брикети, Кора, Кам'яне вугілля, Буре вугілля, Антрацит, Кокс, Торф, Горючі сланці, Овес |
| Виробник | Ретра |
| Об'єм бункера для палива | 2.15 куб. м |
| Електричні параметри | |
| Клас захисту корпусів електронного устаткування | IP20 |
| Напруга мережі | 220~240 В |
| Частота | 50 Гц |
| Габаритні і приєднувальні розміри | |
| Ширина димоходу | 500 |
| Довжина димаря | 500 мм |
| Форма димаря | Кругла |
| Висота | 2350 мм |
| Ширина | 1810 мм |
| Глибина | 2890 мм |
| Діаметр димоходу | 500 мм |
| Додаткові характеристики | |
| Спалювання палива на колосникових гратах | Так |
| Дисплей | Так |
| Камера подвійного згоряння | Ні |
| Підключення бойлера непрямого | Так |
| Спалювання палива на охолоджуючих колосниках | Так |
| Захист від замерзання | Так |
| Охолоджуючий контур | Ні |
| Циркуляційний насос | Ні |
| Рівень шуму | 150 дБ |
| Опалення | |
| Мінімальний робочий тиск системи опалення | 1.5 бар |
| Максимальний робочий тиск системи опалення | 4 бар |
| Максимальна температура в режимі опалення | 90 град. |
| Мінімальна температура в режимі опалення | 55 град. |
| Користувацькі характеристики | |
| Ширина, мм | 1810 |
| Діаметр димоходу, мм | 500 |
| Глибина, мм | 2890 |
| Вага, кг | 4380 |
| Опалювальна площа, кв. м. | 6000 |
| Висота, мм | 2350 |
| Об'єм води в котлі | 1390 |
| Вхід в систему опалення | 6 |
| Споживана потужність | 1010 Вт |
| Робота на одному завантаженні палива, годин | 24 |
| Тип автоматики | електронна із вентилятором |
| Вага | 4380 |
| Група | Котли тривалого горіння |
| Коефіцієнт корисної дії(%) | 93 |
| Потужність номінальна(кВт) | 600 кВт |
| Потужність номінальна | 600 кВт |
| Об'єм камери згоряння | 2150 |
| Регулювання потужності, від | 55 |
| Площа обігріву | 6000 |
| Повернення з системи опалення | 6 |
