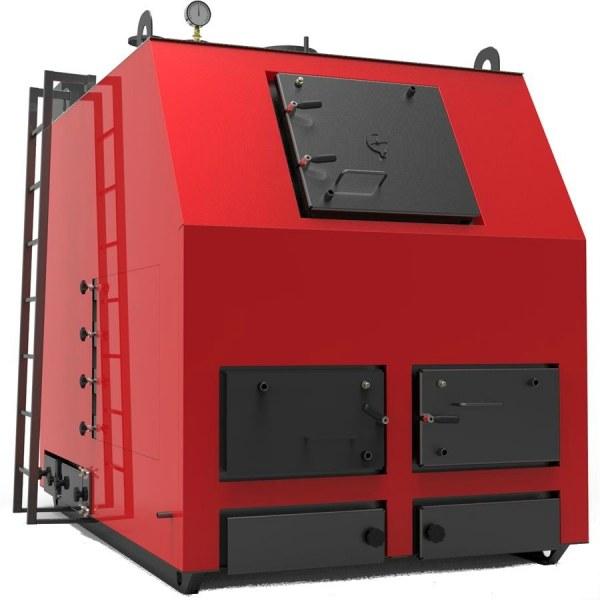

Котел тривалого горіння Ретра-3М 400 кВт
- В наявності
- Код: TF-26881
415 100 ₴
- +380 (67) 530-83-91Киевстар
- +380 (73) 044-14-80Лайф
- +380 (44) 338-58-89Городской
Опис
Компанія «Ретра» - підприємство, яке спеціалізується на розробці моделей та виробництві твердопаливних котлів. Котли Ретра характеризуються високою економічністю, надійністю, простотою в експлуатації, а також ККД до 93%. Вони пристосовані для спалювання всіх видів палива: від вугілля і дров до тирси, макулатури, соломи. В якості палива дозволяється використовувати відходи виробництва.
Котел Ретра-3М - котел тривалого горіння, застосовується для центрального опалення промислових приміщень, сушарок деревини, індивідуального житла, особливо для деревообробних та дрібних підприємств, ферм, павільйонів, шкіл, магазинів і т. д. Котел пристосований для спалення низькокалорійного відхідного сировини, такого як: вугілля, тирса, дерево в шматочках, хмиз, сухий кізяк, солома, макулатура і т. д. Найбільш раціональне застосування суміші висококалорійного палива, такого як: кам'яне вугілля, торфобрикет, з низькокалорійним (тирса, хмиз, кізяк, солома тощо) паливом.
Котел РЕТРА-3М 400 кВт являє собою конструкцію з листової сталі з дуже розвиненою поверхнею прийому тепла. Котел має трьох камерну структуру. Перша камера (топка) має великий об'єм, який дозволяє продовжити термін горіння одноразової засипки палива. Не потрібно після розпалювання постійного обслуговування котла. Друга і третя камери виконують функцію відбору тепла від продуктів спалення і мають велику поверхню теплообміну. Колосники обладнані механічним розпушувачем. Для інтенсифікації процесу горіння палива в разі необхідності передбачена установка вентилятора піддуву повітря. Корпус котла теплоізольований.
Конструкція котла
1. Завантажувальний Люк;
2. Люк шуровочный;
3. Люк для видалення золи;
4. Люк бічній для чищення газоходу;
5. Колектор первинного повітря;
6. Люк верхній для чищення газоходу;
7. Люк для чищення димоходу;
8. Патрубок подачі;
9. Зворотний патрубок;
10. Димар;
11. Шибер димоходу;
12. Первинний повітря;
13. Вторинний повітря;
14. Вентилятор первинного повітря;
15. Вентилятор вторинного повітря;
16. Пульт управління;
17. Кран для наповнення (зливу) води;
18. Запобіжний клапан;
19. Водяна сорочка;
20. Теплоізоляція;
21. Охолоджуючі колосникові труби;
22. Мідна гільза для встановлення термодатчика;
23. Кран під манометр;
24. Манометр;
25. Камера згоряння (топка);
26. Пряма перегородка;
27. Розсікач первинного повітря.
Технічні характеристики
| Найменування параметра | Ретра-3М | |||
| 250 | 300 | 350 | 400 | |
| Номінальна продуктивність, кВт, ±10% | 250 | 300 | 350 | 400 |
| Максимальна температура води, ° С: | ||||
| - На виході з котла, не більше | 90 | |||
| - На вході в котел, не менше | 55 | |||
| Вид пального | дрова; брикети з відходів деревообробки, лушпиння соняшнику, соломи, торфу; вугілля буре та кам'яне; антрацит | |||
| Максимальний витрата палива при номінальній потужності, кг / год. , не більше: | ||||
| - антрацит (Q=27000кДж/кг) | 39 | 47 | 55 | 62 |
| - дрова (Q=12300 кДж/кг) | 85 | 100 | 120 | 135 |
| Коефіцієнт корисної дії, %: | ||||
| - антрацит (Q=27000кДж/кг) | 93 | |||
| - дрова (Q=12300 кДж/кг) | 86 | |||
| Робочий тиск теплоносія, МПа | ||||
| - Мінімальний | 0,15 | |||
| - Максимальний * | 0,25 | |||
| Розрідження за котлом, Па, не більше | 60 | |||
| Товщина внутрішньої стінки теплообмінника, мм | 6 | |||
| Об'єм води в котлі, л,±10% | 730 | 830 | 930 | 1020 |
| Обсяг топки котла, м3 | 0,92 | 1,03 | 1,04 | 1,31 |
| Площа колосникової решітки, м2 | 1,05 | 1,17 | 1,2 | 1,5 |
| Напруга живлення / частота, В/Гц | ~220/50 | |||
| Споживана потужність, Вт, не більше | 380 | 520 | 520 | 710 |
| Приєднувальні розміри до системи опалення | dy 100 | dy 125 | ||
| Кількість і з'єднувальний розмір запобіжного клапана | 1шт. dy40 | 1шт. dy40 | 1шт. dy50 | 1шт. dy50 |
| Приєднувальний розмір патрубка для зливу води з котла | 1" зовнішня різьба | |||
| Приєднувальні розміри димоходу, мм | 300х260 | 350х260 | 350х260 | 400х260 |
| Діаметр димової труби, мм | 350 | |||
| Висота димової труби від осі димоходу котла, м, не менше | 15 | 18 | ||
| Максимальні габаритні розміри, мм | ||||
| - Довжина | 2440 | 2630 | 2740 | 2890 |
| - Ширина | 1310 | 1420 | 1420 | 1510 |
| - Висота | 1990 | 2000 | 2000 | 2000 |
| Розміри топки, мм | ||||
| - Довжина | 1055 | 1100 | 1100 | 1250 |
| - Ширина | 988 | 1090 | 1090 | 1200 |
| - Висота | 860 | 860 | 860 | 860 |
| Маса котла (без води), кг | 2100 | 2350 | 2500 | 2950 |
Характеристики
| Основні | |
|---|---|
| Об'єм камери згоряння | 1310 л |
| Стан | Новий |
| Автоматична подача палива | Ні |
| Тип топки | Закрита |
| Призначення котла | Одноконтурний |
| Коефіцієнт корисної дії | 93 % |
| Тип котла | Тривалого горіння |
| Теплоносій | Вода |
| Матеріал теплообмінника | Сталь |
| Колір | Червоний |
| Регулювання потужності, до | 90 % |
| Кількість теплообмінників | 1 шт. |
| Спосіб установки | Підлоговий |
| Спосіб відведення відпрацьованих газів | Димар |
| Кількість завантажень палива в добу | 1 раз/добу |
| Країна виробник | Україна |
| Гарантійний термін | 60 міс |
| Види твердого палива | Солома, Дрова, Тріска, Тирса, Пелети, Брикети, Кора, Кам'яне вугілля, Буре вугілля, Антрацит, Кокс, Торф, Горючі сланці, Овес |
| Виробник | Ретра |
| Об'єм бункера для палива | 1.31 куб. м |
| Додаткові характеристики | |
| Дисплей | Так |
| Спалювання палива на колосникових гратах | Так |
| Камера подвійного згоряння | Ні |
| Підключення бойлера непрямого | Так |
| Спалювання палива на охолоджуючих колосниках | Так |
| Захист від замерзання | Так |
| Охолоджуючий контур | Ні |
| Циркуляційний насос | Ні |
| Рівень шуму | 150 дБ |
| Габаритні і приєднувальні розміри | |
| Ширина димоходу | 350 |
| Довжина димаря | 350 мм |
| Форма димаря | Кругла |
| Висота | 2000 мм |
| Ширина | 1510 мм |
| Глибина | 2890 мм |
| Вхід в систему опалення | 5" |
| Повернення з системи опалення | 5" |
| Діаметр димоходу | 350 мм |
| Електричні параметри | |
| Напруга мережі | 220~240 В |
| Споживана потужність | 710 Вт |
| Клас захисту корпусів електронного устаткування | IP20 |
| Частота | 50 Гц |
| Опалення | |
| Мінімальний робочий тиск системи опалення | 1.5 бар |
| Максимальний робочий тиск системи опалення | 2.5 бар |
| Максимальна температура в режимі опалення | 90 град. |
| Мінімальна температура в режимі опалення | 55 град. |
| Користувацькі характеристики | |
| Ширина, мм | 1510 |
| Діаметр димоходу, мм | 350 |
| Глибина, мм | 2890 |
| Вага, кг | 2950 |
| Опалювальна площа, кв. м. | 4000 |
| Висота, мм | 2000 |
| Об'єм води в котлі | 1020 |
| Робота на одному завантаженні палива, годин | 24 |
| Вид пального | вугілля, дрова |
| Тип автоматики | електронна із вентилятором |
| Вага | 2950 |
| Група | Котли тривалого горіння |
| Коефіцієнт корисної дії(%) | 93 |
| Потужність номінальна(кВт) | 400 кВт |
| Потужність номінальна | 400 кВт |
| Регулювання потужності, від | 55 |
| Площа обігріву | 4000 |
