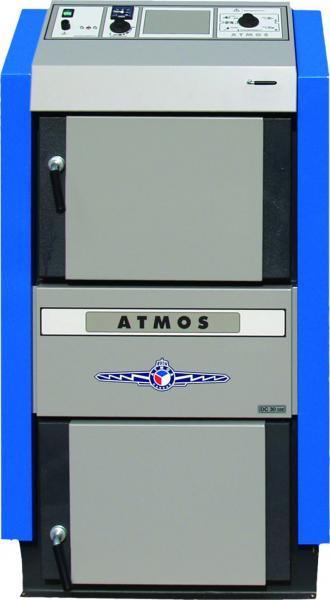

Котел піролізний Atmos DC 50 GSX

- В наявності
- Код: TF-00128
208 636 грн
- +380 (67) 530-83-91Киевстар
- +380 (73) 044-14-80Лайф
- +380 (44) 338-58-89Городской
Отримайте цих позицій безкоштовно при покупці «Котел піролізний Atmos DC 50 GSX»
Опис
Котли Atmos - це якість, втілене в сучасні технології, що дозволяє значно економити час і витрати на опалення вашого житла.
Піролізний котел Atmos DC 50 GSX сконструйований для спалювання деревини на принципі генераторної газифікації з застосуванням відсмоктувального вентилятора, який видаляє з котла продукти згоряння або вганяє в котел повітря. Корпус виготовлений з зварних сталевих листів товщиною 3-8 мм, який оснащений в нижній частині жаростійким патрубком з поздовжнім отвором для проходу продуктів згоряння і газів. Простір згоряння, яке знаходиться під насипної частиною, викладених керамічними блоками. У задній частині корпусу котла Atmos знаходиться вертикальний канал для продуктів згоряння, оснащений у верхній частині клапаном для розтоплення. У верхній частині каналу для продуктів згоряння знаходиться патрубок для приєднання до димоходу.
Конструкція піролізного котла Atmos DC 50 GSX - котел складається з двох, розміщених один над одним, камер, верхня камера призначена для запасу палива, в нижній камері відбувається спалювання і знаходиться зольник. Між ними поміщається сопло для газифікації деревини, яке сприяє досконалої газифікації і повному згорянню палива.
Преимущества котла Atmos DC 50 GSX:
- Возможность сжигания крупных кусков древесины.
- Большой бункер для топлива - продолжительное время горения.
- Высокий КПД – в зависимости от типа 81-89 % - первичный и вторичный воздух подогревается до высокой температуры.
- Экологическое сжигание – согласно CSN EN 303-5 относится к 3-му классу.
- Вытяжной вентилятор – беспыльный сбор золы, котельная без дыма.
- Контур охлаждения для предотвращения перенагрева – без риска повреждения котла Atmos.
- Автоматическое выключение котла после догорания топлива – термостат для дымовых газов.
- Зручний збір золи – велика керамічна камера згоряння для золи (у дерева збираємо один раз на тиждень, у вугілля – один раз на день).
- Котел без трубної дошки – більш проста очищення.
- Невеликі розміри і малу вагу.
- Висока якість.
Схема котла Atmos DC 50 GSX
1. Корпус котла
2. Дверца для подкладывания топлива
3. Дверца поддувала
4. Вентилятор - нагнетательный, вытяжной (S)
5. Огнеупорная фасонная часть - сопло
6. Панель управления
7. Предохранительный термостат
8. Регулирующая заслонка
9. Фасонная часть - блок топки - GS
10. Фасонная часть - GS - сферическое пространство L+P
11. Уплотнение - сопла
12. Фасонная часть - полумесяц
13. Заслонка для затапливания
14. Огнеупорная заслонка - GS - задняя сторона сферического пространства
15. Крышка для чистки
16. Диафрагма
17. Тяга заслонки для затапливания
18. Термометр
19. Диафрагма топки
20. Выключатель
21. Регулятор мощности - Honeywell FR124
22. Петля охлаждения
23. Термостат вентилятора
24. Наполнитель в дверцах - Sibral
25. Уплотнение на дверцах - шнур 18x18
26. Термостат топочных газов
Габариты котла Atmos DC 50 GSX
DC 50 GSX | DC 70 GSX | |
A | 1563 | 1686 |
B | 1042 | 1068 |
C | 678 | 678 |
D | 997 | 1086 |
E | 150 (152) | 180 |
F | 70 | 58 |
G | 184 | 184 |
H | 1287 | 1407 |
CH | 256 | 256 |
I | 256 | 256 |
J | 2" | 2" |
Технические характеристики
Наименование параметра | Ед. изм. | DC 50 GSX | DC 70 GSX |
Диапазон мощности | кВт | 49 | 70 |
Необходимая тяга дымовой трубы | Па | 25 | 30 |
Вес котла | кг | 538 | 571 |
Объем воды | л | 120 | 132 |
Объем загрузочной камеры | дм3 | 210 | 210 |
Максимальная длина поленьев | мм | 530 | 530 |
Расход в течение отопительного сезона | 50 | 70 | |
Предписанное топливо | Сухое дерево с теплотворностью 5 - 18 МДж/кг, диаметр 70 - 150 мм, влажность 12 - 20% | ||
Минимальная температура возвращающейся воды | 65 °C | ||
Величины отдачи (КПД) в полном диапазоне мощности | 81 - 89 % - в зависимости от типа котла | ||
Класс котла CSN EN 303-5 | 3 |
Характеристики
Основні | |
---|---|
Об'єм камери згоряння | 210 л |
Стан | Новий |
Витрата твердого палива | 14 кг/год |
Автоматична подача палива | Ні |
Тип топки | Закрита |
Потужність номінальна | 50 кВт |
Призначення котла | Одноконтурний |
Коефіцієнт корисної дії | 89 % |
Тип котла | Піролізний |
Площа обігріву | 500 кв.м |
Теплоносій | Вода |
Матеріал теплообмінника | Сталь |
Вага | 538 кг |
Регулювання потужності, від | 10 % |
Регулювання потужності, до | 90 % |
Кількість теплообмінників | 1 шт. |
Спосіб установки | Підлоговий |
Спосіб відведення відпрацьованих газів | Димар |
Кількість завантажень палива в добу | 3 раз/добу |
Об'єм води в котлі | 120 л |
Країна виробник | Чехія |
Гарантійний термін | 24 міс |
Види твердого палива | Солома, Дрова, Тріска, Тирса, Пелети, Брикети, Кора, Овес |
Колір | Синій |
Виробник | Atmos |
Об'єм бункера для палива | 0.21 куб. м |
Габаритні і приєднувальні розміри | |
Ширина димоходу | 160 |
Довжина димаря | 160 мм |
Форма димаря | Кругла |
Висота | 1558 мм |
Ширина | 678 мм |
Глибина | 1042 мм |
Вхід в систему опалення | 2" |
Повернення з системи опалення | 2" |
Діаметр димоходу | 160 мм |
Додаткові характеристики | |
Спалювання палива на колосникових гратах | Ні |
Дисплей | Так |
Камера подвійного згоряння | Так |
Підключення бойлера непрямого | Так |
Спалювання палива на охолоджуючих колосниках | Так |
Захист від замерзання | Так |
Охолоджуючий контур | Ні |
Циркуляційний насос | Ні |
Рівень шуму | 65 дБ |
Електричні параметри | |
Напруга мережі | 220~240 В |
Споживана потужність | 110 Вт |
Клас захисту корпусів електронного устаткування | IP20 |
Частота | 50 Гц |
Опалення | |
Мінімальний робочий тиск системи опалення | 0.7 бар |
Максимальний робочий тиск системи опалення | 1.8 бар |
Максимальна температура в режимі опалення | 90 град. |
Мінімальна температура в режимі опалення | 60 град. |
Користувацькі характеристики | |
Ширина, мм | 678 |
Діаметр димоходу, мм | 160 |
Глибина, мм | 1042 |
Робота на одному завантаженні палива, годин | 10 |
Вид пального | дрова, брикети |
Тип автоматики | електронна із вентилятором |
Опалювальна площа, кв. м. | 500 |
Висота, мм | 1558 |
Вага, кг | 538 |
Група | Піролізні котли |
Коефіцієнт корисної дії(%) | 89 |
Потужність номінальна(кВт) | 50 кВт |
Інформація для замовлення
- Ціна: 208 636 грн
