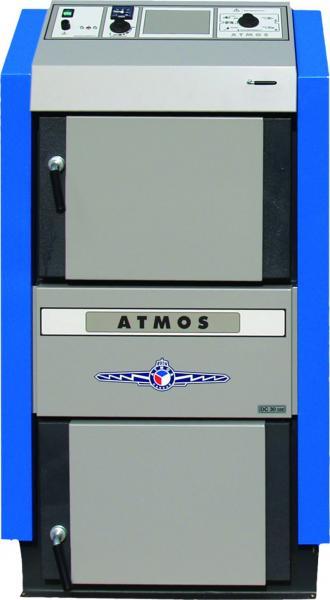

Котел піролізний Atmos DC 20 GS

   Котли Atmos — це якість, втілена в сучасні технології, що дає змогу неабияк заощаджувати час і витрати за опаленням вашого житла.
    Піролізний котел Atmos DC 20 GS сконструйований для спалювання деревини на принципі генераторної газифікації із застосуванням відсмоктувального вентилятора, який видаляє з котла Atmos DC 20 GS продукти згоряння або вганяє в казан повітря. Корпус котла Atmos DC 20 GS виготовлений зі зварних сталевих листів завтовшки 3-8 мм, який обладнаний у нижній частині жаростійким патрубком із поздовжнім отвором для проходу продуктів згоряння й газів. Простір згоряння, яке міститься під насипною частиною, викладено керамічними блоками. У задній частині корпусу котла Atmos DC 20 GS розміщений вертикальний канал для продуктів згоряння, обладнаний у верхній частині клапаном для розтоплення. У верхній частині каналу для продуктів згоряння міститься патрубок для приєднання до димоходу.
    Конструкція піролізного котла Atmos DC 20 GS — котел складається з двох, розміщених один над одним, камер, верхня камера призначена для запасу палива, у нижній камері відбувається спалювання і розміщений попільник. Між ними поміщається сопло для газифікації деревини, яке сприяє досконалій газифікації та повному згорянню палива.

Переваги котла Atmos DC 20 GS:

• Можливість спалювання великих шматків деревини.
• Великий бункер для палива — тривалий час горіння.
• Високий ККД — залежно від типу 81-89% — первинне та вторинне повітря підігрівається до високої температури.
• Екологічне спалювання — котел Atmos DC 20 GS згідно з CSN EN 303-5 належить до 3-го класу.
• Витяжний вентилятор — безпосильний збір золи, якісна без диму.
• Контур охолодження для запобігання перенагріванню — без ризику пошкодження котла Atmos.
• Автоматичне вимкнення котла Atmos DC 20 GS після догоряння палива — термостат для димових газів.
• Зручний збір золи — велика керамічна камера згоряння для золи (у дерева збираємо один раз на тиждень, біля вугілля — один раз на день).
• Котел Atmos DC 20 GS без трубної дошки — простіше очищення.
• Невеликі розміри та мала вага.
• Висока якість.

Схема котла Atmos DC 20 GS

1. Корпус котла
2. Дверцята для підкладання палива
3. Дверцята піддувала
4. Вентилятор — нагнітальний, витяжний (S)
5. Вогнетривка фасонна частина — сопло
6. Панель керування
7. Запобіжний термостат
8. Регулювальна заслінка
9. Фасонна частина — блок топки — GS
10. Фасонна частина — GS — сферичний простір L + P
11. Ущільнення — сопла
12. Фасонна частина — півмісяць
13. Заслінка для затаплювання
14. Вогнетривка заслінка — GS — задня сторона сферичної простори
15. Кришка для чищення
16. Діафрагма
17. Тяга заслінки для затаплювання
18. Термометр
19. Діафрагма топки
20. Вимикач
21. Регулятор потужності — Honeywell FR124
22. Петля охолодження
23. Термостат вентилятора
24. Наповнювач у дверцятах — Sibral
25. Ущільнення на дверцятах — шнур 18x18
26. Термостат топкових газів

Технічні характеристики

Передана мінімальна температура поворотної води під час роботи 65 °C Передана робоча температура котла 80-90 °C.
