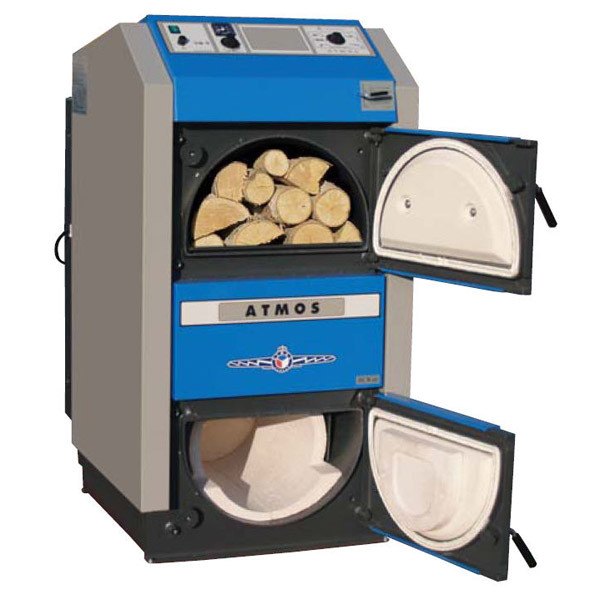

Котел піролізний Atmos DC 100

    Котли Atmos - це якість, втілене в сучасні технології, що дозволяє значно економити час і витрати на опалення вашого житла.
Піролізний котел Atmos DC 100 сконструйований для спалювання деревини на принципі генераторної газифікації з застосуванням відсмоктувального вентилятора, який видаляє з котла Atmos DC 100 продукти згоряння або вганяє в котел повітря. Корпус котла Atmos DC 100 виготовлений з зварних сталевих листів товщиною 3-8 мм, який оснащений в нижній частині жаростійким патрубком з поздовжнім отвором для проходу продуктів згоряння і газів. Простір згоряння, яке знаходиться під насипної частиною, викладених керамічними блоками. У задній частині корпусу котла Atmos DC 100 знаходиться вертикальний канал для продуктів згоряння, оснащений у верхній частині клапаном для розтоплення. У верхній частині каналу для продуктів згоряння знаходиться патрубок для приєднання до димоходу.
Конструкція піролізного котла Atmos DC 100 - котел складається з двох, розміщених один над одним, камер, верхня камера призначена для запасу палива, в нижній камері відбувається спалювання і знаходиться зольник. Між ними поміщається сопло для газифікації деревини, яке сприяє досконалої газифікації і повному згорянню палива.

Переваги котла Atmos DC 100:

• Можливість спалювання великих шматків деревини.
• Великий бункер для палива - тривалий час горіння.
• Високий ККД – залежно від типу 81-89 % - первинний і вторинний повітря підігрівається до високої температури.
• Екологічне спалювання – котел Atmos DC 100 згідно CSN EN 303-5 відноситься до 3-го класу.
• Витяжний вентилятор – безкурного збір золи, котельня без диму.
• Контур охолодження для запобігання перенагрівання – без ризику пошкодження котла Atmos.
• Автоматичне вимкнення котла Atmos DC 100 після догорання палива – термостат для димових газів.
• Зручний збір золи – велика керамічна камера згоряння для золи (у дерева збираємо один раз на тиждень, у вугілля – один раз на день).
• Котел Atmos DC 100 без трубної дошки – більш проста очищення.
• Невеликі розміри і малу вагу.
• Висока якість.

Схема котла Atmos DC 100

1. Корпус котла
2. Дверцята для підкладання палива
3. Дверцята піддувала
4. Вентилятор - нагнітальний, витяжна (S)
5. Вогнетривка фасонна частина - сопло
6. Панель управління
7. Запобіжний термостат
8. Регулювальна заслінка
9. Фасонна частина - блок топки - GS
10. Фасонна частина - GS - сферичне простір L + P
11. Ущільнення - сопла
12. Фасонна частина - півмісяць
13. Заслінка для затапліванія
14. Вогнетривка заслінка - GS - задня сторона сферичного простору
15. Кришка для чищення
16. Діафрагма
17. Тяга заслінки для затапліванія
18. Термометр
19. Діафрагма топки
20. Выключатель
21. Регулятор мощности - Honeywell FR124
22. Петля охлаждения
23. Термостат вентилятора
24. Наполнитель в дверцах - Sibral
25. Уплотнение на дверцах - шнур 18x18
26. Термостат топочных газов

Технические характеристики

Предписанная минимальная температура возвратной воды при работе 65°С Предписанная рабочая температура котла 80 - 90°С.
