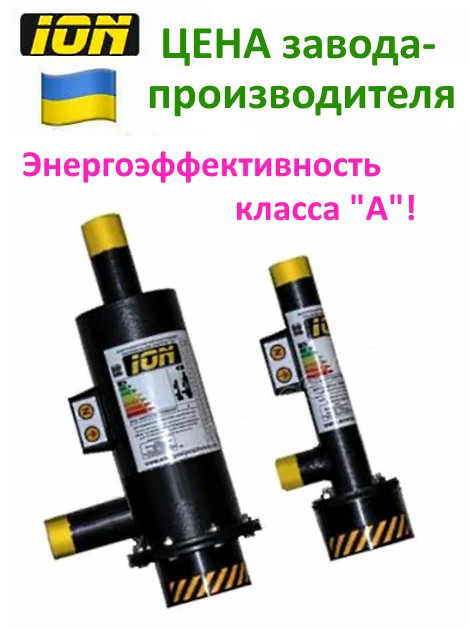

Електродний котел Іон 12/380 кВт

   Електродний котел настінний Іон 12/380 кВт зовні він має циліндричну форму, його діаметр зазвичай не перевищує 140 мм, треба зазначити, що температура у 50-75 °C є оптимальною для іонних котлів, оскільки під час розвитку вищої температури енергоспоживання котлів перевищить заявлений у техпаспорті. На відміну від нагрівання води за допомогою ТЕНів, електродне нагрівання дає змогу якнайшвидше змінювати температуру теплоносія, тому має малу інертність.
   У відкритій опалювальній системі з природною циркуляцією теплоносія, останній рухається вгору трубами через термічне розширення й тиск в іонному котлі, надходить у радіатори й остигає, потім повертається трубопроводом у котел, де нагрівається і повторює цикл знову.
   Закрита система опалення додатково обладнується розширювальним баком і циркуляційним насосом, необхідним на початковому етапі прогрівання теплоносія. Під час монтажу електродного котла обов'язковою вимогами є комплектація опалювального контуру найвищої його точки групою безпеки — автоматичним повітряним клапаном, манометром, вибуховим запобіжним клапаном.

Переваги електродного котла Іон 12/380 кВт

Високий ККД, близький до 100%;

Не потрібен димохід;

Здатний самостійно підняти тиск у контурі опалення;

Украй мала інертність дає змогу ефективно керувати температурними режимами за допомогою автоматики;

Перепади напруги в електромережі не завдають шкоди — змінюється тільки його потужність, робота не припиняється;

Повністю немає негативного впливу на навколишні екологічні умови.

Схема електродного котла ION

1.   металевий корпус D108, d96,
2.   фланец D140, d120,
3.   гумова прокладка для гідроізоляції D140, d102,
4.   кришка D140 з трьома отворами d17,
5.   болт М6х20 з гайкою М6 для кріплення кришки з фланцем,
6.   внутрішній ізолятор,
7.   нагрівальний елемент-електрод,
8.   внутрішня гумова прокладка для гідроізоляції D20, d8,
9.   зовнішня гумова прокладка для гідроізоляції D30, d17,
10. гайка М6 із шайбою,
11. клема під'єднання "ФАЗА" з гайкою М6 і двома шайбами,
12. зовнішній ізолятор "ФАЗА",
13. знімна кришка зовнішнього ізолятора "ФАЗА",
14. сантех. резьба D42, G1 1/4 ",
15. Вентехнічна різь D42, G1 1/4",
16. клема під'єднання "НОЛЬ-N" з гайкою М8 і двома шайбами?? кріплення нульового провідника,
17. клема під'єднання "ЗІМЛЕННЯ" з гайкою М8 і двома шайбами? кріплення заземлювального провідника,
18. ізолятор "НОЛЬ-N", "заземлення".


Схема двотрубної системи водяного опалення з верхнім розведенням

1. енергоощадний опалювальний пристрій ION,
2. батарея (реєстр),
3. датчик-реле температури,
4. розширювальний бак,
5. кран для зливання теплоносія,
6. кульовий кран для обслуговування за ТО,
7. фільтр.

Схема паралельного під'єднання електродного котла з твердопаливним котлом

1.   енергоощадний опалювальний пристрій Іон,
2.   батарея (реєстр),
3.   датчик-реле температури,
4.   розширювальний бак,
5.   кран зливу теплоносія,
6,7. кульовий кран для обслуговування за ТО,
8.   кран для спуску повітря,
9.   фільтр,
10. циркуляційний насос.

Технічні характеристики
