Коаксіальні димоходи

Коаксіальний димохід — Ваше оптимальне рішення для облаштування автономного газового опалення

Наші коаксіальні димоходи від найкращих виробників дадуть Вам змонтувати індивідуальний димовідвід як у багатоповерховому, так і приватному будинку прямо через стіну

Переваги коаксіального димоканалу

Повітря для горіння подається в топку з вулиці, а не з приміщення

Підвищення ККД котла (завдяки підігріванню повітря для горіння теплом від внутрішньої труби)

Немає зворотної тягани

Підвищена безпека (труба з розпеченим димом поміщена всередині труби з повітрям і зафіксована)

Відпадає потреба у вентиляції або періодичних провітрюваннях

Легкість монтажу — за кілька годин

Компактність; невеликі габарити; естетичність

Можливість монтажу в дерев'яних будинках

Якщо немає особливих вимог у облаштування димовідведення, вигідніше придбати готовий коаксіальний димохідний комплект.

Пристрій коаксіальних димоходів

Ця система димовидалення складається з двох труб різного перерізу — одна труба поміщена всередину інша та зафіксована за допомогою перемичок. За внутрішнім каналом відводяться продукти горіння, а зовнішнім — подається в топку повітря зовні. У конструкції застосовані сталь різних марок і пластик: внутрішні труби часто виготовлені з неіржавкого металу, а зовнішні — з пластику або оцинкованого металу.

У цій конструкції вихідні димогази гріють вхідне вуличне повітря, а довжина димохідного каналу мінімізована завдяки горизонтальному монтажу.

Монтаж можна провести за кілька годин і немає потреби в обладнанні додаткової вентиляційної системи.

Монтаж коаксіального димоходу

Укладання димоканалу буває як горизонтальної, так і вертикальної.

Вертикальне укладання димохода виконується як усередині приміщення, так і зовні.

Горизонтальний димохід коаксіального типу поєднується тільки всередині приміщення.

Виробники газових опалювальних приладів вказують у паспорті максимальну довжину коаксіальних труб, можливу для кожної моделі газових котлів (відрізняється залежно від типу котла та його технічних параметрів).

Коаксіальні труби та елементи коаксіального димовідводу продаються окремо або ж готовим комплектом. Деякі моделі опалювальних котлів (під газове паливо) продаються разом із готовим коаксіальним набором.

Маркування димохода коаксіального 60/100 мм позначає діаметр внутрішньої та зовнішньої труб.

Грамотний монтаж коаксіального димохода забезпечить його експлуатацію без несправностей, проте у разі неспостереження необхідних норм і умов можливі зламання обладнання та небезпека для його користувачів.

З'єднання для всіх елементів цього димоходу — «розтруб». Герметизація — жаростійкі прокладки із силікону

Цей димохід легше монтувати після монтажу котла

Відведення продуктів згоряння через зовнішню стіну будівлі допускається для котлів до 30 кВт

Для монтажу горизонтального коаксіального димохода характерний невеликий ухил (в паспорті котлів вказана величина та напрямок ухилу для кожної моделі)

Для конденсаційного котла потрібен конденсатовідвідник, а ухил буде в протискладний бік від відводчика.

Всі проміжки закладаються негорячими теплоізоляцією, поштукатуруються й покриваються декоративними накладками

Якщо є проблема утворення зайвого конденсату, то встановлюють коаксіальний роздільник димовідведення — окремо подається повітря в топку та окремо відводяться гази

Вертикальний і горизонтальний виноси димоходу

Внутрішній коаксіальний вертикальний димохід відводиться назовні через горище або дах. Фіксується до стіни кронштейнами. Наявність конденсатовідвідника та ревізії тут обов'язково. Для перекриттів із дерева застосовують захисні оцинковані кожухи. Труба на даху вимагає герметизації та спеціальної накладки.

Укладання зовнішнього вертикального коаксіального димоходу застосовується, якщо два перших варіанти не підійдуть. Така укладка вміщує принцип монтажу традиційного вертикального димоходу. Спершу монтує горизонтальний сегмент крізь зовнішню стіну. Потім приєднують коліно 90°, також встановлюють ревізію і патрубок відбору повітря (для цієї конструкції приплив повітря буде саме тут, а не вгорі, як у двох перших варіантах). Далі на дах ведуть звичайну димохідну трубу з термоізоляцією (або трубу-сендвіч). Уся конструкція спирається на нижню консоль і фіксується до несної стіни за допомогою кронштейнів. Вертикальна укладка запобігає обмерзанню, оскільки утворення конденсату мінімальне.

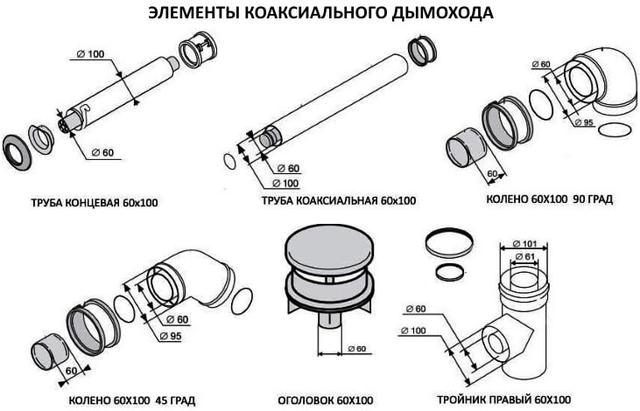

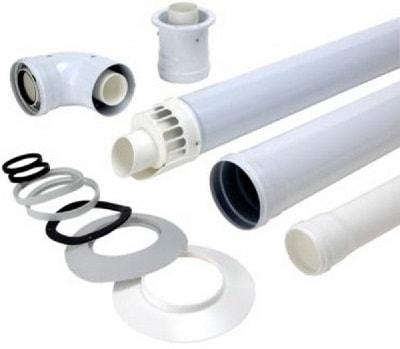

Елементи коаксіального комплекту

Труби проміжні та кінцеві різних перерізів (60х100, 80х125 та ін.) і різної довжини 0,2 м; 0,5м; 1 м; 1,5м.

Коліно 45° і 90° з фланцем (для з'єднання з котлом) і без фланця змінює ухил і напрямок димопроводу

Наголовок на верх вертикального димопроводу оберігає від опадів

Конденсатоуловлювач збирає й відводить конденсат (обов'язковість або не обов'язковість встановлення конденсатоуловника вказана в паспорті котла)

Тройник відводить та контролює певний сегмент димопроводу

Монтаж коаксіального димоходного каналу можна самостійно виконати, проте доцільне це поручити професійному фахівцю (так буде унеможливлена потрапляння газів у приміщення й отруєння продуктами згоряння).
