Трубчасті радіатори

Елегантні трубчасті радіатори від кращих виробників, запропоновані для Вас, надзвичайно затребувані серед дизайнерів – дизайнерське рішення з таким приладом практично не має меж

Майже всі трубні моделі не містять гострих кутів або хитромудрих малюнків – на поверхнях майже не накопичується пил, прилади безпечні та гігієнічні. Для медичних і дитячих установ трубчасті радіатори – оптимальне обладнання

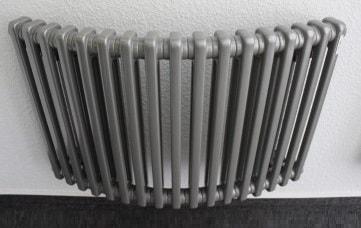

Спеціальна конструкція, що повторює геометричний контур хвилеподібною стіни (овальної або трапецієподібної форми) розроблена для приміщень еркерних

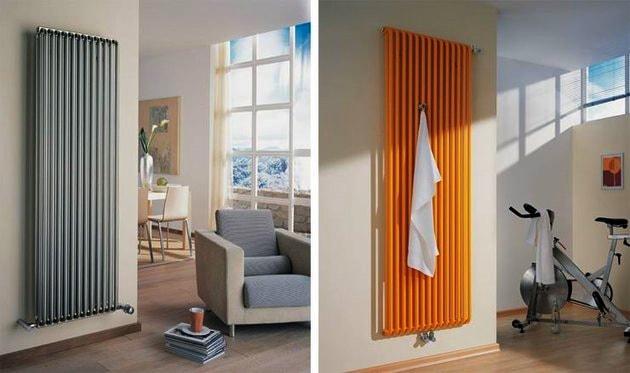

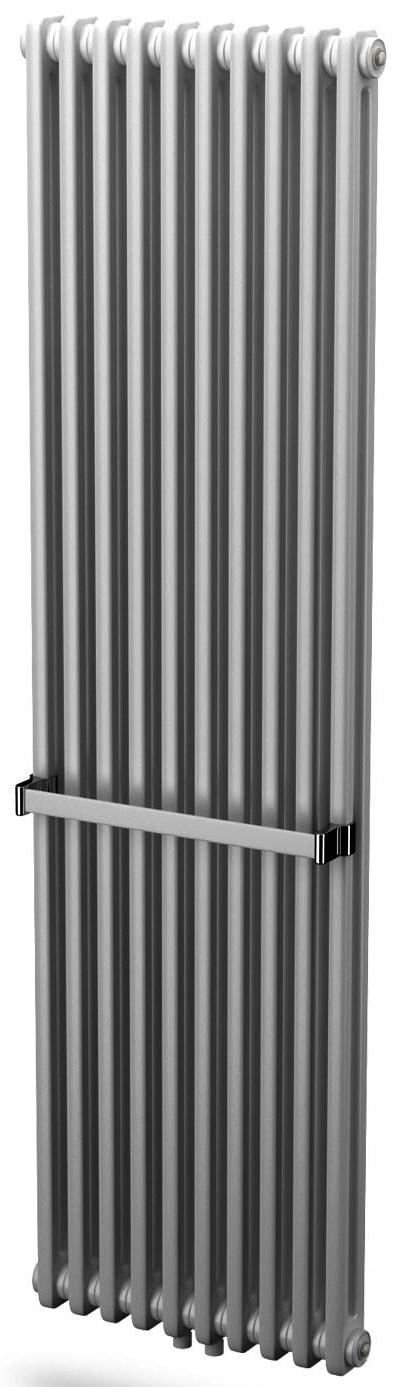

Деякі сучасні моделі мають довжину на всю стіну (включаючи висоту віконного отвору) і дуже ефектно виглядають. Вертикальні сталеві трубки, зварені між собою, генерують потужний тепловий потік та забезпечують комфорт для користувачів

Трубчаста батарея-лава – дійсно оригінальне рішення обігріву для зимового саду або веранди. Зверху такий прилад покритий дошкою-сидінням

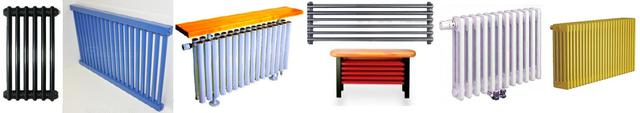

Міцність, експлуатація при підвищеному тиску, низька інерційність, можливість налаштування температурного режиму та найширший діапазон моделей з різними формою і кольором – саме цим виділяються трубчасті моделі радіаторів

Для опалювального контуру відкритого типу трубчасті батареї не бажані. При контакті з повітрям (при зливі рідини із системи) внутрішня поверхня  сталевих стінок буде піддається корозії. Корозію сталі викликає і застосування антифризу. При регулярному/частому злив рідини з опалювального контуру рекомендується використовувати прилади мідні, мідно-алюмінієві або алюмінієві.

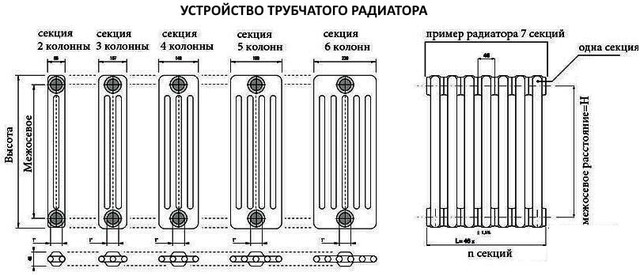

Пристрій батарей трубчастого типу

Нерозбірна трубна конструкція, в якій два горизонтальних колектора з'єднані трубками.

Матеріал корпусу і трубок  - сталь  товщиною 1.5 мм (іноземні моделі)  і 2мм (вітчизняні моделі). Всі трубної секції батареї зварені один з одним і покриті захисною емаллю/лаком.

Висота трубчастих радіаторів становить від 30см до 3м.

Глубина приладу мінімально складає 30см. Кількість рядів труб в трубчастій моделі,  якщо дивитися з торця, варіюється від 1 до 6.

Длина конструкції зазвичай від 8 до 30 секцій, але слід враховувати подачу необхідного тиску (для рівномірного прогріву радіатора) і умови транспортування.

Підключення – бокове або нижнє.

Тип теплового випромінювання – хвильове випромінювання.

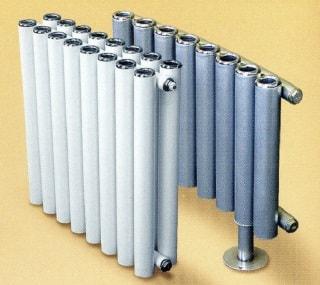

Трубки корпусу виконуються прямі, вигнуті, хвилеподібні з круглим, квадратним, овальним перетином. Майже всі виробники приєднують секції один до одного і до єдиної основі за допомогою лазерного зварювання, надаючи монолітність конструкції. Розташування трубок досить різноманітне - від вертикального до горизонтального, іноді з радіусом або під різним кутом. Так, є моделі трубчастих радіаторів, виконані у вигляді лавки.

Розрахунок трубчастих радіаторів

Для розрахунку потужності батареї трубчастий прилад поздовжньо «нарізають» на секції: в таку секцію входить 1 ряд з двох, трьох … шести труб. В паспорті виробу виробник вказує потужність  кожної секції. Наприклад, потужність 2-хтрубной секції – 2000-2500 Вт, потужність 6-титрубной секції 6016-6250 Вт, в залежності від температури теплоносія (не більше 120⁰C), типу підключення та наявності/відсутності терморегуляції.

Переваги трубчастих моделей

Економічність

Висока теплопровідність і низька інерційність (забезпечують швидкий нагрів приміщення, можливість модуляції температурного режиму та застосування автоматичного управління)

Робота при підвищеному тиску (до 15 атмосфер)

Стійкість до протікання (за рахунок лазерного зварювання)

Малий об'єм теплоносія (забезпечує легкість управління і ефективну роботу в опалювальних системах з автоматичним управлінням обігрівом приміщень)

Гігієнічна і легка в обслуговуванні форма (запобігає скупчуванню пилу і спрощує прибирання)

Привабливий елегантний дизайн без гострих кутів (підійде для будь-якого інтер'єру)

Мала схильність засмічення

Недоліки трубчастих батарей

Порівняльна дорога ціна

Невисока корозійна стійкість

Головний недолік усіх трубчастих радіаторів - низька стійкість до корозії (сталь, з якої зроблені всі трубчасті батареї, характеризується слабкою стійкістю перед корозією).

Іноземні моделі мають сталеві тонкі трубки (товщина 1,5 мм),  деформуються при ударах і тому вимагають акуратного обслуговування та експлуатації.

За причиною податливості стали до корозії, при наявності старих сталевих труб в опалювальному контурі, якщо вода насичена повітрям -  тривалість експлуатації сталевий батареї істотно зменшиться. Це справедливо для багатоповерхівок з центральним опаленням.
З-за цього сталеві батареї рекомендується експлуатувати в приміщеннях з індивідуальною або закритою системами обігріву.

При експлуатації у відкритій системі опалення термін придатності батареї продовжують установкою на вході фільтрів і деаераторів (для зменшення кількості повітря у водяному трубопроводі).
