Електричні парові котли

Якісне парове електричне кошеня — це надійне високопотужне автономне джерело пари для систем обігріву та гарячого водопостачання приміщень, у промислових цехах, сільському господарстві та медицині

Парові котли на основі електрики простіші у використанні та в обслуговуванні, ніж аналогічні моделі на твердому, рідкому або газоподібному паливі (що вимагаються в періодичному очищенні від золи або дегтя, а також потребують наявності спеціального приміщення для зберігання палива).

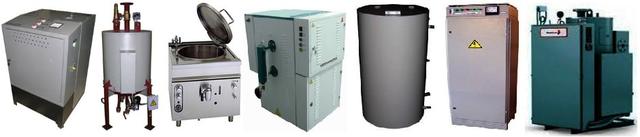

Електрокотли за можливістю нагрівання бувають:

З непрямою дією (реостатні) — з ТЕНом у теплообміннику

З прямою дією (електродні) — з водою як провідник електроструму

Маркування парових електрокотлів котлів зазвичай вказує на споживану потужність і напругу електричної мережі: КЕП-250/0,4 — електродний прилад;  КЕЕ-15 — ТЕНовий агрегат.

Переваги парового електрокотла

КПД около 91- 97% (вище, ніж в інших різновидів парових котлів)

Економність (за умови оптимальної модуляції потужності приладу)

Кілька ступенів потужності

Запуск і вихід на заданий режим за 5-10 хвилин

Монтаж упродовж декількох годин

Повна автоматизація роботи (майже без втручання людини)

Встановлення поблизу від місця споживання пари

 Брак парових електрокотлів

Висока ціна

Невеликий обсяг споживання електроенергії (в промислових моделях)

Потреба стабільного подавання електроструму

 Принцип роботи парового котла на електричній основі

Вода в котлі нагрівається до стану насиченого або перегрітого пара, яка за допомогою паропроводів надходить до опалювальних приладів або місць технологічного використання.

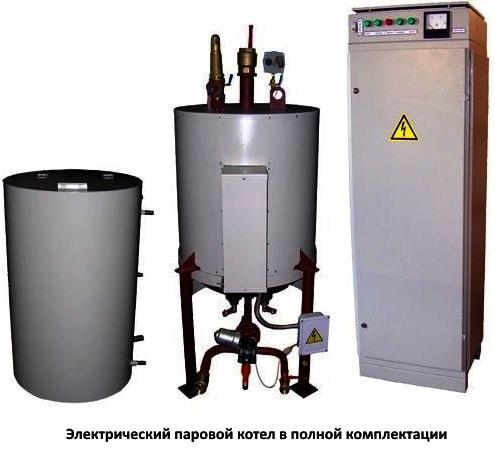

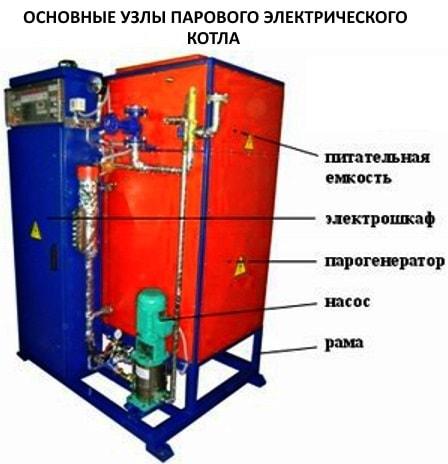

Конструкція електричного парового котла містить поміщені на одній рамі:

    Корпус із герметично прилеглою кришкою

    Поживний бак

    Насосне обладнання

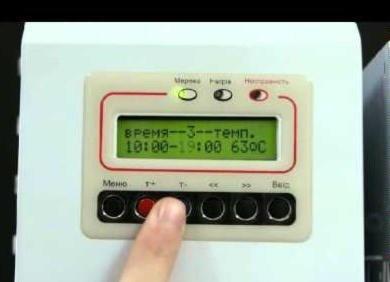

    Щиток автоматизованої панелі керування

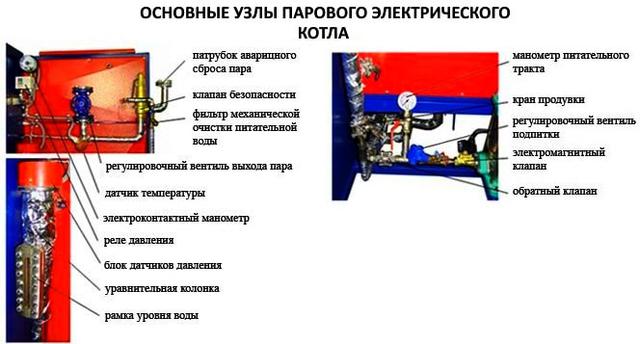

Корпус приладу зазвичай має патрубки для подавання та зливання води, для парозабору та продування. Вмонтовані клапани, що захищають, та пристрої контролю тиску пари та рівня води (всередині котла).

Вода чинить опір електроструму, що просувається через неї, унаслідок чого виділяється тепло, що сприяє підігріванню води та її подальшому перетворенню на пару.

Парогенератор має коаксіальну циліндричну обичайку з відсіками парогенерувальним і витненим. У парогенерувальному відсіку поміщені електродні стрижні, до яких подається струм (між стрижнями теж міститься вода). Нижнє відділення парового електричного котла зв'язує між собою відсіки через водне середовище, але через пару ці камери взаємодіють тільки за допомогою терморегулятора. Продуктивність цих котлів задається користувачем і надалі контролюється/регулюється автоматично.

Поплавцевий регулятор контролює об'єм надходження води в паровий котел: резервуар і витікальний відсік зв'язані двома патрубками. Один патрубок за допомогою крана під'єднаний до порожнистого поплавця та призначений для автопідживлення котла водою, а другий дає змогу наповнити ємність вручну під час несправності регулятора.

Датчики контролюють неприпустимі ситуації та надсилають сигнал блоку автоматики у разі:

Перешкоджання водному підживленню агрегату

     Переповненні резервуара з поплавцевим регулятором

          Перевищення допустимого тиску пари

               Перевантаження і коротких замикань в електромережі

Такий пристрій передбачений для всіх електропарових моделей з прямою дією. Реостатні моделі функціонують за допомогою потужних ТЕНів і мають аналогічний принцип роботи.

Трубчасті ТЕНи виготовлені зазвичай із неіржавких марок сталі (12X18Н10Т та ін.). Усі компоненти котла, які контактують із водою й парою, зазвичай, виготовлені з неіржавких матеріалів.

Для пуску котла в роботу підводять кабель до силового щитка, під'єднують поживний резервуар до водопроводу, а парогенератор з'єднують із паропроводом; дренажний колектор виводять до каналізації. Слідують за належним відведенням пари від запобіжного клапана котла.

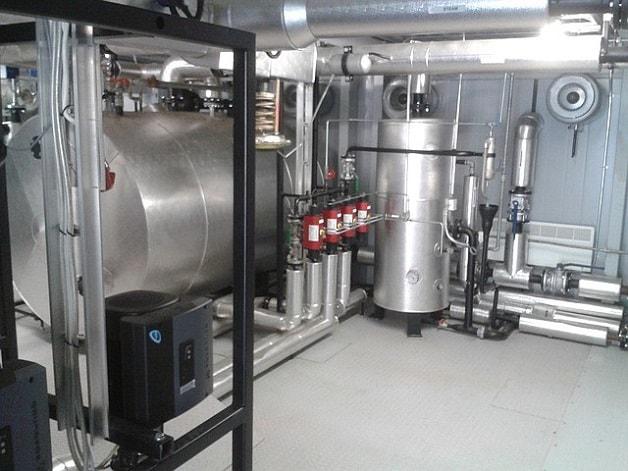

Що ближче пара — то більше економії

Для зменшення тепловтрат паровий агрегат доцільно розмістити ближче до місця споживання пари та надійно теплоізолювати паропровід (у разі зменшення довжини паропроводу, меншим буде і тиск у ньому).

Під час демонтажу котла, за потреби транспортування або просте агрегата впродовж довгого часу, а також під час зберігання техніки в необігрівному приміщенні, треба здійснити продування парового котла повітрям:

Зливається вода з усіх котлових резервуарів

Видаляється конденсат

Стиснене повітря під'єднує до патрубка, що підводить, за допомогою шланга, і потім відкривають вентиль

Вмикають агрегат в електричну мережу на 5 сек. для відкривання автоматичного клапана та здійснення продування

Вимкнюють прилад від електрики та стисненого повітря і зливають воду, що залишилася

Контроль води в паровому електрокотлі

Виробляється періодично. У разі сильного забруднення всю рідину зливають і наповнюють агрегат чистою водою. Заміну води проводять також у разі появи чималого шару накипу на котлових стінках — після ретельного очищення цих поверхонь. Якщо підживлювальна вода не відповідає нормі прозорості або недонасичена/перенасичена мінеральними речовинами, то рекомендується замінити джерело водопостачання.

Безпека та експлуатація електричних парових котлів

За умови дотримання правил монтажу й експлуатації паровому електроприладу забезпечений тривалий термін експлуатації без зламання.

Це обладнання є високопотужним і у разі неправильної експлуатації може бути потенційно небезпечним. Тому до обслуговування парових електрокотлів допускаються працівники віком від 18 років, ознайомлені з технікою безпеки й атестовані.

Ремонт обладнання виробляють тільки у разі вимкнення від електромережі.

Неприпустиме регулювання або перенастроювання під час роботи котла, а у разі неприпустимих показань манометра кошенят треба вимкнути негайно.
За температури довкілля менш ніж +1 °C цей прилад не можна експлуатувати через можливе замерзання патрубків.
