Газові лічильники

Газові лічильники просто незамінні для власників газового обладнання — саме вони вимірюють кількість природного газу, споживаного користувачами з магістрального газопроводу

Технічні характеристики газорахів

Витрата min і max

 Газовий тиск у трубопроводі (Па)

  Похибка вимірювання (%)

   Загуби тиску (Па)

    Інтервал між поверцями (літ)

     Поріг, за якого виникає чутливість (м.куб/год)

      Робоча температура (°C)

       Габарити (мм)

        Вага (кг)

Далі докладніше розглянути краєвиди та відмінні особливості цих приладів.

Класифікація газових лічильників

За принципом пристрою

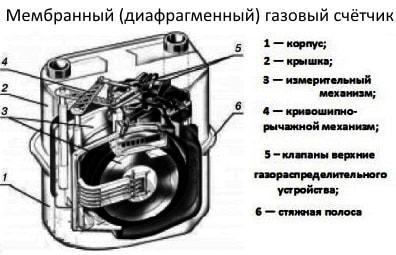

Мембранний (камерний/діафрагмяний). У разі потрапляння газу в корпус приладу рухомі перегородки (явні мембранами) переміщаються, і за допомогою важільної системи редуктор вводить в роботу підраховувальний пристрій. Ця модель досить надійна, з великим діапазоном вимірювання (до 1:100), однако працює за тиску не вище 0,5 Па та призначена виробляти комерційний газовий учетверо в побуті та в комунальному господарському сектору.

Ультразвуковий. У цій конструкції промінь ультразвуку спрямований уздовж и проти газового потоку, а спеціальний рахунковий пристрій визначає часову різницю проходження цими променями середовища. Тимчасова різність руху променів і швидкість руху газопотоку порпорціональні один одному. Ультразвукові моделі розроблені для застосування як у промисловому, так і в комунально-побутовому господарських секторах.

Ротаційний. У цьому приладі два ротори мають форму вісімки, а газопотік рухає їх друг по другу. Шестерні, з'єднані один з одним і з Кожен ротор, виробляють синхронну роторну обкатку. Для точного урахування газу, що проходить крізь, форма роторів і внутрішні стінки корпусу приладу зобов'язані мати високу точність виготовлення (високотехнологічна обробка). Ротаційні газочисники використовуються скрізь — у побуту, в комунальному та в промисловому секторі. Ці прилади довговічні та мають великий ресурс на знос, вирізняються великою пропускною здатністю, компактністю й малою вагою. З вад — порівняно висока вартість. Майже всі ротаційні моделі укомплектовані електронною системою обліку даних із безперебійним контролем роботи. У найпередовіших моделях вбудований модем для відправлення показань на сервер газової служби.

Вихровий. Газовий потік, проходячи через обтічний елемент у корпусі приладу, утворює періодичні завихрення. Частота зривання завихрень є пропорцією від швидкості газопотоку та його витрати.  Термоанемометр або ультразвуковий механізм роблять урахування вихорів у корпусі лічильника. Вимірюваний діапазон у вихрових моделей середній (до 1:50). Вихрові прилади обліку газу призначені здійснювати комерційний підрахунок споживаного «блакитного» палива в промисловості. Ця модель — найбільш досконала та високотехнологічна, зі складним принципом дії, і її застосування доцільне на підприємствах із великою витратою споживаного газу.

Турбінний. Чутливий елемент приладу — турбінка — для свого поводження використовує енергію газового струменя й обертається зі швидкістю, що пропорційно до об'єму газу, що протікає через лічильник. Редуктор і магнітна муфта вважають оберти турбінки, а рахівниця (є інтегрувальним елементом) показує об'єм речовини, що протікає через прилад за обліковий час. Моделі турбінного типу призначені проводити комерційний підрахунок кількості споживаного «блакитного» палива в промисловості.

Струминний. Тут газовий потік, потрапляючи генераторний елемент, змінно перекладається з одного місця перебування в інше. Зроблені перепади тиску та частотний звук змінюються пропорційно до витрати газу. Мікропроцесорний перетворювач обчислює кількість газу, що пройшла через лічильник. Газорахінги струменевого типу призначені здійснювати комерційний облік кількості споживаного «блакитного» палива в побуту.

Левітаційний. У цьому приладі, по суті — тахометрі, газові підшипники переміщують рухому деталь. Швидкість звернення рухомої деталі є пропорційною об'єму витрати. Перетворювач переводить швидкість поводження в електричний імпульс, фіксується блоком електроніки, як розрахунковий об'єм газу. Індикатор зображає підсумки вимірювання. Лекціяційні моделі газового урахування призначені здійснювати комерційний підрахунок кількості споживаного «блакитного» палива в побуту та комунальній сфері.

Барабанний. Барабан, що містить у собі відсіки, обертається під дією перепаду тиску газового потоку. Періодично кожен із таких відсіків заповнюється газом і потім опустиває. Ці моделі використовуються зразковими приладами-знищувачами та застосовуються для лабораторний та інших спеціалізованих установ.

Приватні будинки и мініпідприємства використовують малу кількість газу та набувають мембранні газообчисники — вони виробляють точний учет і дають змогу легко прочитати дані. Якщо прислухатися, то під час споживання газу (роботи котла, печі, газової колонки), ці лічильники видають ледве помітний звук (гальмять), і чим більша витрата газу — тим більше чути звук. Звук виробляють мембрани — у разі заповнення кожної камери газом мембрана розтягується і переводить клапан до іншої камери.

Корпус и кришка газорахів зазвичай сталеві (реж — алюмінієві), а робочі елементи та вузли — пластмасові. Така конструкція покращує вартість приладу та зменшує тертя в його рухомих частинах, забезпечуючи довготривалу роботу без збоїв.

Отже, облік споживання газу як у побуті, так і на виробництві, виробляється із застосуванням різних газових лічильників. Підібрати найкращий варіант просто — потрібно розуміти особливості конструкції та принцип дії приладів.
