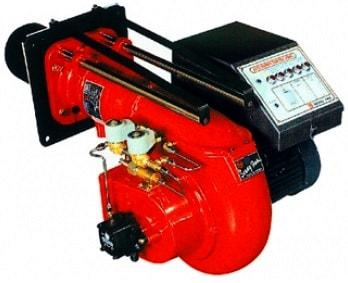

Рідкопаливні пальники

Принцип дії пальників на пальному

Пальне попередньо розігрівається в спеціальному «змійовику» і під тиском просувається в форсунку, распыливается на дрібні краплі, які перемішуються з повітрям. На виході з пальникового корпусу суміш запалюється з подальшим утворенням стабільного полум'я. Саме  таке газоподібний стан і дозволяє економити паливо.

Плюси застосування опалювальних котлів на рідкому паливі

Високий ККД (90% і вище)

Повна автоматизація процесу горіння

Великий діапазон потужності

Потреба в обслуговуванні – 1 раз в кілька днів і рідше (в залежності від обсягу бака для зберігання палива)

Можливість переходу агрегату на природний газ

Пальник під відпрацьоване масло зменшить витрати на опалення

Не вимагає узгодження на установку

Конструкція

Металевий жароміцний корпус у вигляді виносної фляги, з'єднаної з гнучким паливним шлангом. Конструкція змонтована так, що виключений витік пального, а навколишній пальник простір захищено від займистих речовин «глухим» вітрозахисним екраном. Такий пристрій підвищує ефективність і виключає перегрів і вибух паливного бака.

Спеціальний насос нагнітає паливо в пальник через фільтр. Цей же насос підтримує необхідне (кілька атмосфер) тиск для форсунки. Форсунка (за формою - тонке отвір) після відкривання електромагнітного клапана подає пальне в топку, вона ж розпорошує суміш микрофонтаном певної форми.

Одночасно в топкову камеру нагнітається повітря (частіше - за допомогою турбіни). При пуску пальника на електроди (поміщені перед форсункою) дається напруга, що виробляє займання горючої суміші і розпалювання опалювального котла.

Похилі лопатки в топці створюють повітряний вихор, який вкорочує і стабілізує полум'я. Без цього задня топкова стінка прискорено вийде з ладу (прогорить).

Датчик контролю полум'я – світлодіод - вловлює світло від вогню. Якщо горіння і світла немає – датчик подає сигнал до електронного блоку управління, і котел знову здійснює розпал. Якщо розпалювання не сталося, пальник вимикається (для оберігання від вибуху надлишків розлитого пального). Загориться аварійний сигнал. Пальник можна знову включити тільки через деякий час, вручну, за допомогою кнопки пуску.

Ємність для палива має розташовуватися поблизу котла. Бака великого об'єму вистачить на цілий сезон (щоб уникнути загусання пального, потрібно підігрів).

Недоліки котлів на рідкому паливі

Високі витрати на етапі покупки, монтажу і налаштування

Потреба в регулярному обслуговуванні і додаткових витратах

Гучність

Потреба в електроживленні (для роботи пальника і автоматики)

Потреба в окремому приміщенні

Модифікації рідкопаливних пальників

Всі моделі оснащені перемикачем для декількох робочих режимів. Ці режими розрізняються за обсягом нагнітається повітря і тиску пального у форсунці – тобто по потужності. У зв'язку з цим рідкопаливні пристрої виготовляються одноступінчаті, двоступеневі, триступінчаті і модуляційні (плавне регулювання).

Моделі з прогріванням форсунки. У цих приладах покращено розпилення палива, спрощено пуск – підвищена економічність і екологічність обладнання.

Обслуговування рідкопаливних обігрівальних приладів

Пальника вентиляційного типу (з вентилятором подачі повітря і з додатковими датчиками) – складні високотехнологічні пристрої, які потребують точного настроювання, щоб котел обігріву функціонував ефективно і стабільно

Перед заливкою в опалювальний прилад, масло слід очистити від різних домішок – тоді робота котла стане ефективнішою, а обладнання довго не вийде з ладу. Для цих цілей служать спеціальні фільтри

Пальник і котел вимагають регулярного обслуговування. Слід щотижня очищати фільтр. Оптимально стандартний пальникових фільтр моделі економ-класу замінити на високоякісний паливний дизельний фільтр

Двічі в сезон потрібно прочищати електроди розпалу і поверхня між ними тампона, змоченого уайт-спиритом. Під час цієї процедури вимірюють відстань між електродами - воно повинно відповідати

Форсунка не прочищається – вона підлягає заміні у міру засмічення. При її засміченні ККД котла і всі його робочі параметри погіршаться. Доцільно замінювати форсунку щосезону. Заміна цього елемента не складна і виконується зазвичай самим користувачем

При першій установці котла, обслуговуванні, ремонті, чищенні фільтра, пальник не завжди сяятиме відразу. Може включитися аварійна лампа. Так як паливний трубопровід заповнюється не відразу, після кожного ремонту/очищення слід перечекати кілька хвилин, поки горілка не повернеться в початковий стан, а потім включити її

В залежності від особливостей конструкції пальника розрізняються моноблокові, з виносним шафою управління, з виносною турбіною, з додатковим електричним двигуном та ін

Найбільш високоякісні моделі містять в собі інноваційні технологічні розробки і відрізняються підвищеною энергопродуктивностью зниженими викидами шкідливих речовин і підвищеною безпекою. Мультипаливні пальники працюють як на пальне, так і газі.

Отже, у порівнянні котлами опалення інших видів – рідкопаливні агрегати пред'являють підвищені вимоги до обслуговування.
