Пелетні пальник

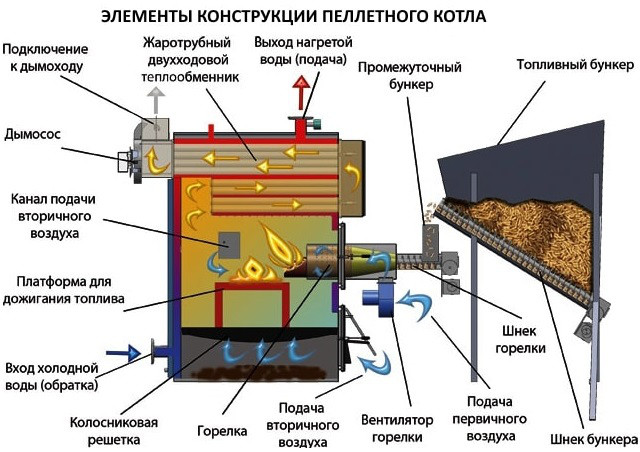

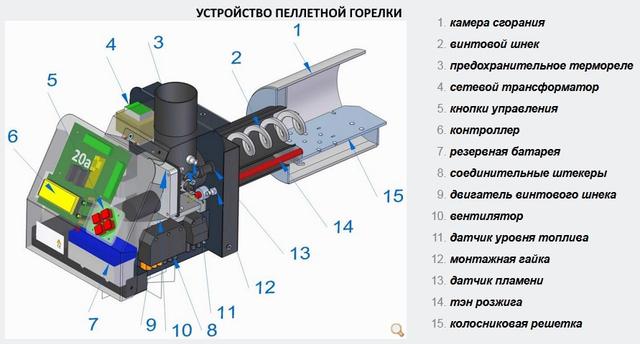

Конструкція пелетних пальників

Прилад виготовлений у вигляді жароміцної колосникових грат або у вигляді чаші з термостійкого металу з отворами для подачі горючої суміші, де власне і спалюється паливо.

Принцип дії

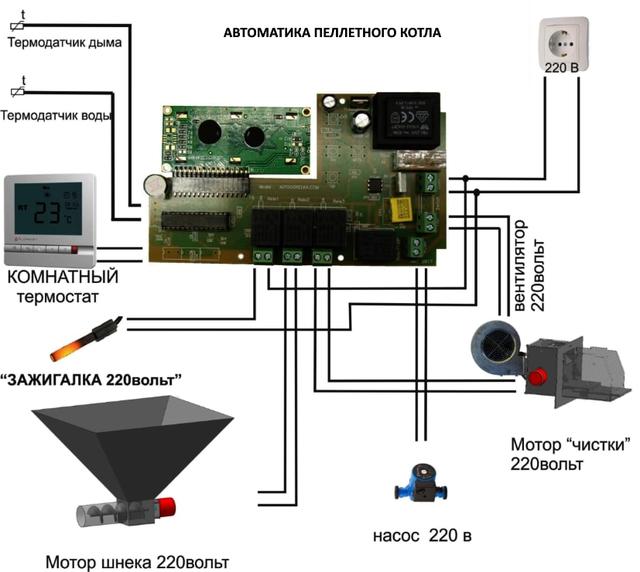

Спочатку гранули завантажують у бункер, підібраний в залежності від потужності агрегату і бажаної тривалості функціонування в автоматичному режимі без засипання палива (чим більше резервуар - тим довше триватиме робота в авторежимі). Сигнал датчика рівня палива в топковій камері включає запалює факел. Керамічні игнетеры сприяють запалення факела і пальник виходить на регульований режим продуктивності в діапазоні 20-100% від номінальної. Автоматика фіксує палаючий факел в топці і включає турбіну, нагнітати повітря до пальника. Шнековий механізм забирає пелети з бункера і з пластикових трубок подає до топці, де вони спалюються. Потік первинного повітря, що нагнітається турбіною наддуву і вторинна повітряна маса перемішуються пальником в необхідній пропорції, утворюючи горючу суміш для якісного спалювання палива зі зниженим вмістом СО і NOx. Якщо паливо не запалало і котел не вийшов в робочий режим, агрегат знову робить спробу розпалювання.

Температура у водному опалювальному контурі регулюється так: як тільки задане значення температури досягнуто - котел переходить в режим очікування. Гранули в цей час не вщухають, але повільно тліє. Після охолодження теплоносія, сигнал термодатчика на контролер включає турбіну, і обігрівальний прилад виходить в робочий режим. Якщо гранули раптом згаснуть, то обладнання знову здійснює розпал.

Пелетні пальник може налаштовуватися зміною швидкості просування палива в зону горіння і зміною обсягу подається в топку повітря. Правильно налаштоване пальниковий пристрій працює з максимальною ефективністю.

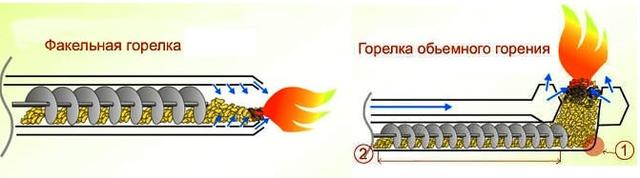

Типи пальників під гранульоване паливо

Факельні                         З об'ємним горінням

Недоліки пелетних пальників

Дороговизна

Більшість моделей не призначені для роботи в зимовий час

Факельні моделі досить компактні і дозволяють використовувати їх з більшістю моделей твердопаливних обігрівачів. Монтаж факельної пальника на котел забезпечить переклад з дров'яного на гранульоване паливо. Дані моделі виділяються простою конструкцією і обслуговуванням, компактними габаритами і невибагливістю до якості гранул. Недоліків у цих моделей трохи: менша продуктивність і ефективність, трохи прискорений знос стінок котлової топки через нерівномірність прогрівання.

Моделі об'ємного горіння більш потужні та ефективні, ніж факельні. ККД цих приладів досягає 95%, тому вони призначені для спеціальних і потужних опалювальних котлів. З недоліків: великі габарити, непроста конструкція, вимогливість до якості пелет.

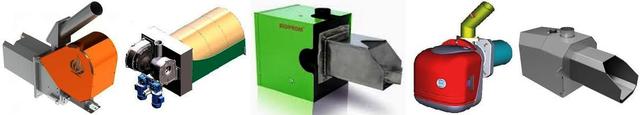

Підбір моделі пелетної пальника визначається особливостями опалювального приміщення і водяного опалювального контуру, де пристрій буде функціонувати.

Для настроювання пальників під деревні гранули потрібно встановити основні робочі параметри - теплову потужність, режим функціонування факела, режими паливоподачі і повітроподача, управління системою самоочищення.

Залишки продуктів згоряння осідають на колоснику пальника і всередині топки. Ці шлаки повинні бути видалені шляхом чищення інтенсивним продуванням. Така чистка не вимагає яких-небудь додаткових пристроїв. При обігріві недорогими гранулами з підвищеною зольністю і високим вмістом негорючих частинок, інтенсивність забруднення приладу підвищується.

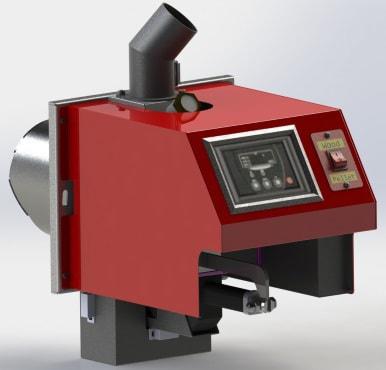

Після закінчення часу, тверді частинки можуть зменшити інтенсивність полум'я або навіть повністю перекрити пальник. Тоді пристрій працює з зносом, на максимальній потужності, а ККД буде меншим. Цей показник користувач бачить на РК-дисплеї пелетної пальника -  «якість горіння».

Для запобігання засмічення обладнання, спеціаліст з обслуговування повинен досвідченим способом встановити графік планових перевірок та очищення пальника. Це залежить від завантаженості опалювального приладу і якості гранул.
