Пластинчасті теплообмінники

Якісні пластинчасті теплообмінники, запропоновані для Вас, призначені для гарячого водопостачання, холодильного та медичного обладнання, кондиціювання та вентиляції

Ці прилади передають теплоту від середовища-джерела до підігрівного середовища (рідина, пара), що має різні температури.

Прилад не функціонує самостійно, а працює в парі з обв'язкою, контрольно-вимірювальною технікою, регульованими клапанами, що замикають арматурою, датчиками, насосами циркуляції та ін.

Пластинчасті теплообмінники надійніші та продуктивніші, ніж їхні конкуренти — кожухові моделі, а також тривало й без проблем функціонують у в'язкому середовищі, що містить волокна або тверді частинки.

Щоб такі прилади працювали ефективно та довго, насамперед, потрібно правильно їх підібрати з усього розмаїття запропонованих виробів.

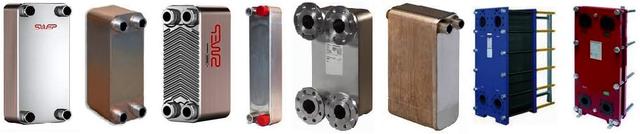

Класифікація пластинчастих теплообмінників

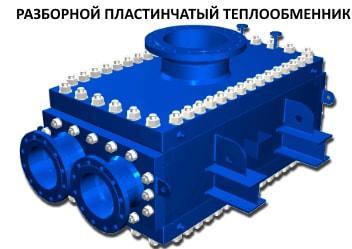

Розбірний (собран з окремих частин)

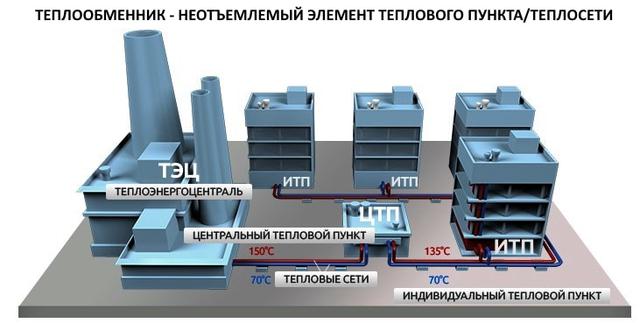

Використовується в системах обігрівання, у гарячому водопостачанні та в теплопунктах; під час облаштування басейнів, для холодильників і кліматичної техніки

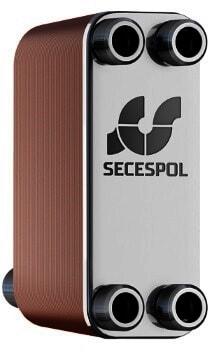

Паяний (елементи з'єднані за допомогою паяння)

Розроблений для кондиціонерів і вентиляційного обладнання, холодильників, компресорів і турбін, промислових установок

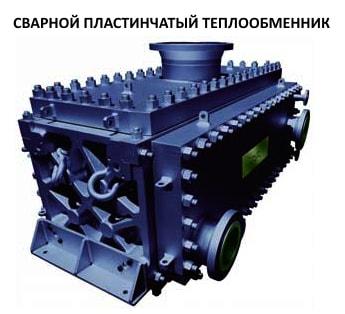

Зварений, напівсварний (елементи зварені між собою)

Незамінний у гарячому водопостачанні; у харчовому, хімічному та фармацевтичному виробництвах; для кондиціонерів, вентиляційної техніки, для охолоджувальних систем (теплові насоси, лазерні прилади та ін.)

Конструкція

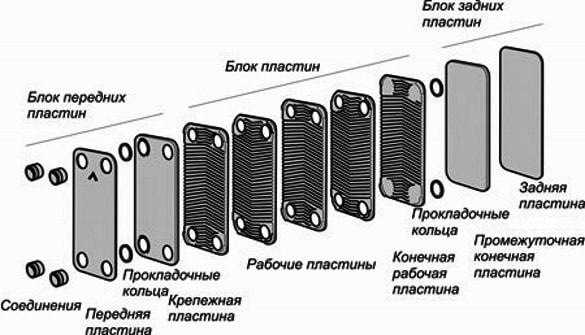

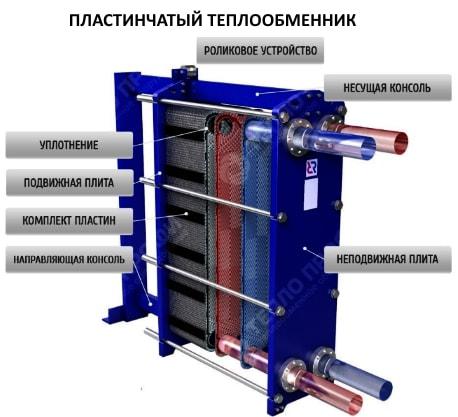

Сталевий (графітовий, титановий, мідний) корпус містить дві основні плити (нерухома та притискна), між якими також розміщується безліч пластин, близько розташованих один до одного, між якими є щілинні вузькі канали (так званий «теплообмінний пакет»). У корпусі є патрубки зі з'єднаннями (нарізне, зварне, фланцове) для введення рідини та кріплення.

Теплообмінна пластина — основний елемент — передає теплоти. Виготовляється способом  холодного штампування завтовшки 0,4-1 мм і має 4 отвори: два - під нагріту середу (подачу та відведення); два — для підвищення точності зіткнення елементів з ущільнювачами менших розмірів.

Рідина тече корпусом приладу з завихреннями — це покращує теплообмін і знижує появу відкладень на внутрішніх поверхнях. Петлеподібний потік, що підіймається, багаторазово здійснює тепловий обмін і дає змогу досягти мінімальної температурної різниці 2 різних середовищ.

Материал прокладок найчастіше полімерний і залежить від типу теплоносія: EPDM - вода або гліколь, Nitril - олії або рідини, що містять нафтопродукти, Viton — гаряча пара.

Такий пристрій не тільки вирізняється компактними розмірами та стійкістю до окислення, але й дуже ефективно здійснює теплообмін. Моделі, виготовлені зі сталі, є найдешевшими. Більш дорогі теплообмінники з титану або тугоплавського сплаву протистоять агресивному впливу рідини/пару та характеризуються підвищеною міцністю.

Переваги моделей розбірного типу

Можна настроїти теплоподання для різних пунктів/зон

Модульована потужність (доться за допомогою зміни кількості пластин)

Під час очищення не потрібне повне розбирання

Простий монтаж і догляд

Невелика вага (зі збереженням тієї ж продуктивності) і малі габарити

Ресурс на зношування — до 25 років. Ущільнювачі слугують до 10 років. Офіційна гарантія — до 3 років

Порівняно невисока ціна та витрати на капітальний ремонт

Переваги моделей паяного типу

Високий коефіцієнт корисної дії

Порівняно невисока вартість

Міцна конструкція (немає ущільнювальних прокладок) витримує температурні навантаження до 150 °C і тиск до 4 МП

Не потрібне очищення (завдяки завихренням потоку, що проходить)

Легкий догляд  (очищаються впродовж декількох годин спеціальним розчином)

Просте збирання

Великий ресурс на зношування

Переваги моделей зварного та напівсварного типів

Невелика вага (зі збереженням тієї ж продуктивності) і малі габарити

Міцна конструкція (немає ущільнювальних прокладок)

Регуляція теплоподання виконується почергово зміною паралельних рідинних потоків

Зварений шов (міцніше паяного) дає змогу використовувати агресивні речовини (луч,  кислоту)

Не потрібне очищення (завдяки завихренням струменястої струменя)

Легкий догляд  (очищаються впродовж декількох годин спеціальним розчином)

Витримує температурні навантаження до 300 °C і тиск до 4 МП

Простий монтаж і експлуатація

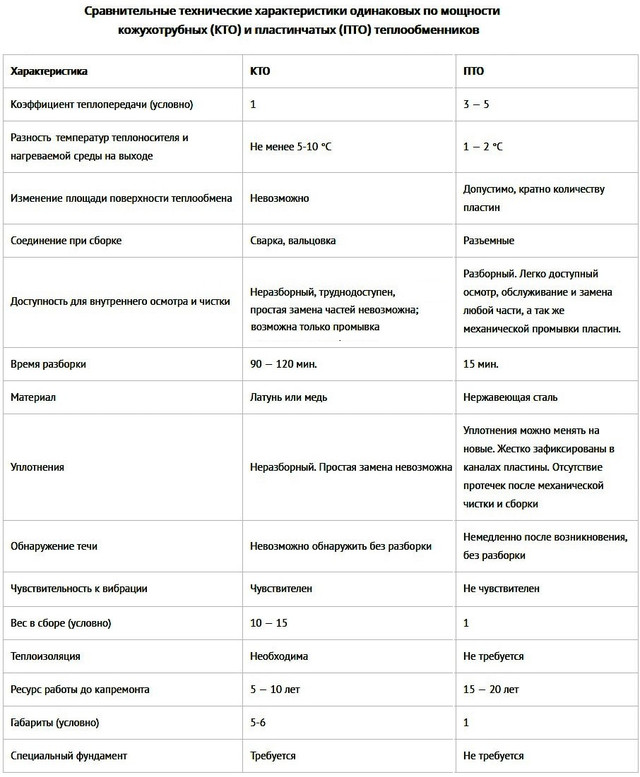

З таблиці вище видно, що пластинчасті теплообмінники надійніші та продуктивніші, ніж їхні конкуренти — кожухові моделі.
