Димоходи Версія Люкс з нержавіючої сталі

Якісні димоходи з нержавіючих сталевих труб стійкі до впливу котлового конденсату і спека, а тому широко затребувані серед користувачів

Це проблема всіх димарів для опалювальних котлів - руйнування/роз'їдання внутрішньої поверхні каналу утворюється конденсатом. Тому кращі виробники готових димоходів використовують у виробництві тільки корозійно - та жаростійкий сталь.

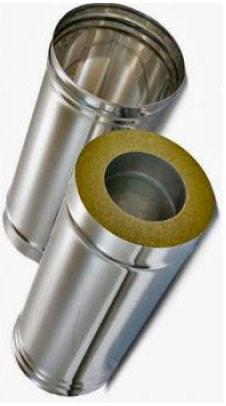

Пропонована для Вас конструкція є модульною, типу «труба в трубу» - двохстінні труби димохідні елементи, з поміщеним усередину них мінеральним утеплювачем, спеціально з'єднані між собою кріпленням «розтруб».

Такий димар монтується за кілька годин, як конструктор з елементів (точно підходять один одному) і відрізняється герметичністю і міцністю.

Нержавіюча сталь для даних димарів містить домішка нікелю, хрому, молібдену; причому різні виробники використовують для виготовлення певні марки металу, з різним вмістом антикорозійних і жароміцних присадок.

Сталь 430 – працює в слабоагрессивной середовищі (з неї можуть виконуватися кожухи для опалювальних агрегатів)

Сталь 409 – жаростійка (йде на виробництво труб, стінок топок і корпусу)

Сталь 316 – з присадкою молібдену та нікелю, кислотоустойчивая і термостійка сталі (використовується при виробництві рідкопаливного обладнання)

Сталь 304 – з присадкою нікелю і молібдену, кислотоустойчивая і термостійка сталі (використовується при виробництві рідкопаливного обладнання). Більш дешева, ніж марка 316.

Сталь 316Ti, 321 – універсальна (йде на виготовлення труб з терморежимом до 850°C). Такі димохідні труби высокотермоустойчивые, кислотостійкі та пластичні

Сталь 310S – найбільш термостійка, витримує більше 1000°C. Труби з даної стали самі високоякісні та довговічні.

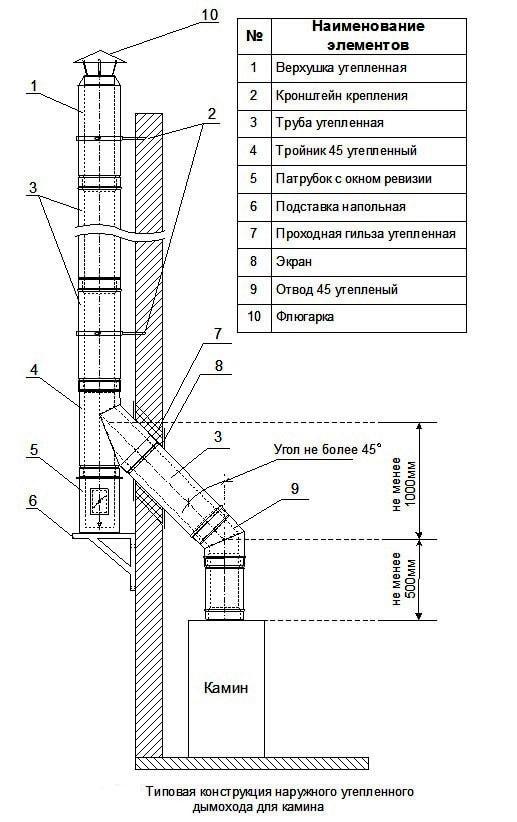

Конструкція утепленого нержавіючого димохідного каналу (розташування - зовні приміщення) показано в нижченаведеній схемі

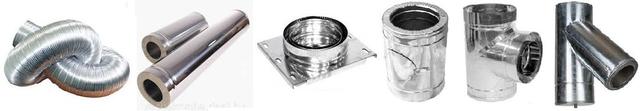

Основні елементи, що використовуються при складанні димоходів-«сендвіч»

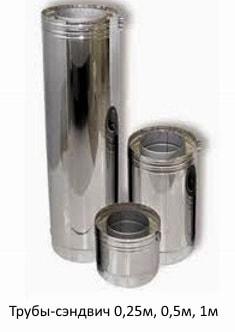

Трубу застосовують для складання прямих та горизонтальних ділянок дымоканала. Довжини труб бувають від 0,25 м до 1,5 м у різних виробників. Кріпиться один до одного способом «труба в трубу» – без спеціального кріплення.

Коліно 45° застосовується для набору прямих та горизонтальних сегментів дымоканала - змінює нахил димовідводу.

Коліно 90° – поворотна деталь-елемент

Трійник на 45° і на 87° відводить дымогазы, відсікає рідина-конденсат і дає доступ всередину димохідного каналу.

Ревізія монтується під трійником на вертикальній лінії і призначена для ревізії і чищення димовідводу від сажі та дьогтю.

Збірник конденсату поміщається під трійник і збирає надлишки стікає з внутрішніх стінок конденсату.

Параметри якості димохідних нержавіючих труб

Товщина. Для газових опалювальних приладів необхідна труба товщиною не менше 0,5 мм; для рідкопаливних агрегатів – від 0,8 мм; для печей, камінів та "твердопаливників" – 1мм і більше.

Тяга дымогазов, висота і перетин димоходу тісно пов'язані і повинні бути вірно соотнесенными між собою.

Форма. Оптимальніше всього – циліндричний димовідвід з мінімумом вигинів і виступів (щоб не накопичувався дим).

Важливі правила при монтажі утепленого сталевого димаря

Можливо використання перехідних елементів для сполучення сегментів з різними діаметрами або переходу від елементів з круглим перетином на прямокутне

Для окремо стоїть димовідводу виконується розрахунок монтажу та облаштування опорної конструкції

При складанні неутеплену димовідводу в канал з цегли (між нержавійкою та цеглою) засипається жаростійкий ізоляція (керамзит тощо).

Всі шви, розташовані усередині приміщення, обробляють за допомогою термостійкого герметика (з жаростійкістю від 100°C). Зовні таку обробку не проводять

Монтаж елементів проводять «знизу вгору», від опалювального агрегату до труби на даху. Ланки чіпляють один на одного послідовно, тобто кожне наступне закріплюється в попереднє. Це захистить утеплювач від проникнення конденсату. Глибина стикування – не менше 1/2 зовнішнього перерізу труб.

Робочі стики зміцнюють за допомогою хомутів (зазвичай вони входять в комплектацію). З кроком 1,5-2м сталеві труби закріплюють до стін/несучих конструкцій за допомогою кронштейнів.

Горизонтальний ділянку утепленого сталевого димаря повністю повинен виключати контакт з електропроводкою і газопроводом.

Для чищення системи внизу монтують дверцята.

Підвіси і кріплення сполучених труб повинні виключати можливість їхнього прогину.
