Твердопаливні парові котли

Парові котли на твердому паливі дуже ефективні — ці потужні високотехнологічні прилади, що виробляють пару з води, використовуються не тільки для опалення приміщень

Головне завдання сучасних твердопаливних парових агрегатів — вироблення пари для потреб технологічного процесу різного роду. Такие прилади завжди автоматизованийы.

Парові мінікотельні використовуються для автономного обігрівання приватних будинків і будівель, котеджних осель. Потужні котельні на дровах обігрівають величезні виробничі площі, економлять час під час встановлення та пуску, прискорюють темпи будівництва. Це обладнання незамінне, якщо потрібно швидко налагодити опалення.

На сучасному ринку найпопулярніші дров'яні моделі котлів, що працюють автономно.

Доставка дров'яного парового котла до покупця виробляється в максимальної заводської комплектації: насос підживлення, вентиль, клапани запобігання, реле, датчики.

Парові твердопаливні котли працюють на дровах, брикетах, шматкових відходах деревини, на пелетах і на відходах із/х рослин.

Основні робочі показники парогенератора — тиск і енергопродуктивність (в тоннах за 1 годину).

Переваги парового твердопаливного котла

Чудова ефективність і потужність

Немає потреби в котельному приміщенні

Вихід на робочий режим за кілька хвилин

Легка експлуатація

Безперебійна робота

Надійність і відносна безпека

Компактні розміри

Можливість переходу на інше пальне

Автоматизація робочого процесу

Доступна вартість (серед приладів свого класу)

Недоліки парового твердопаливника

Неможливості завдання точного водяного/парового об'єму, що планується до вироблення, завдяки розрахованому подаванню палива

Потреба точного дотримання витрати палива та кількості виробленої пари вимагає застосування моделей тільки з двоступеневою схемою функціонування

Потреба у періодичному обслуговуванні

 Особливості пристрою парових твердопаливних приладів

Періодичне завантаження дров у топку парового котла та нбезперервне горіння — це головні відмітні риси цього виду агрегатів. Дрова інертно розгоряються та довго загасають. Котлова автоматика зазвичай не допускає зупинки горіння палива, але регулює процес роботи зміною подавання повітря в камеру згоряння.

У водогрейному передтопленні відбувається активне згоряння палива й основний забір тепла; далі наддув вентилятора годить жар у жаротрубну котлову частину для  Відбою тепла поверхням теплообмінника та утворення пари (унаслідок цього). Димогази кілька разів проходять через 3-ходовий теплообмінник, підігріваючи теплоносій (воду/пар). Генеровний під час випаровування води пар, акумулюється у верху котла та за допомогою парозбірників по паропроводу рухається до споживача.

Водяний рівень води у ємності з водою парового котла нестабільний, оскільки частина води після кипіння випаровується й потрапляє в сепаратор (для відділення пари та найдрібніших крапель від води). Поділ рідини обов'язково для запобігання гідроударам у трубопроводах (з подальшим руйнуванням труб), що йдуть до користувачів. Недостатня вода в котлі постійно поповнює насос підживлення.

Воду для підживлення гріє додатковий пластинчастий теплообмінник, що забирає тепло в пари, що виробляється, або економайзер, встановлений на виході димогазів із котла. Економайзер гріє воду для підживлення і в такий спосіб знижує температуру вихідних газів.

Газотрубний і водотрубний твердопаливні парові котли

Усі парові котли обладнані трубами різного діаметра, форми та розташування.

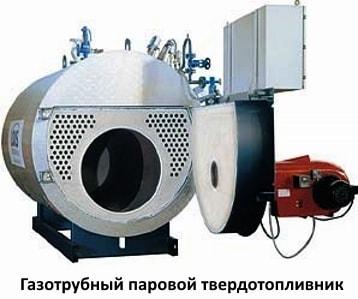

У газотрубних приладах відпрацьований газ проходить димогарними трубами, віддаючи тепло. Цей тип приладів обмежений за потужністю для запобігання вибуху від тиску, позаяк вся газоподібна рідина накопичується під тиском у корпусі приладу. Така конструкція порівняно проста, але можлива вибухобезпека таких моделей робить їх менш запитаними. У паровому котлі димогази перед виходом назовні роблять 2-3 ходи трубами, які омиваються водою. Перший хід — це топка з найвищою температурою. Далі димові гази змінюють траєкторію руху та потрапляють у труби другого та третього ходу (під дією природної тяги димової труби та нагнітальні турбіни).

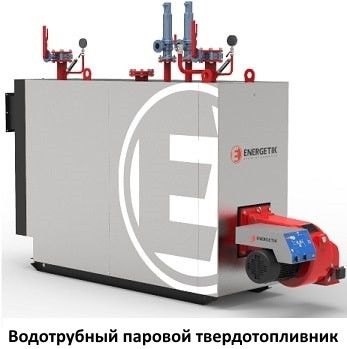

У водотрубних пристроях по трубах рухається вода, а гарячі гази гріють її зовні. Водотрубні котли набагато перевершують газотрубні прилади за потужністю,  тиску та температури, швидко нагрівають пару та порівняно пожежобезпечні. Брак — обов'язкова надгерметичність з'єднань і складна конструкція. У водотрубному спіралеподібному теплообміннику димогази також здійснюють 2-3 ходи перед виходом з агрегату. Пальник поміщений у центрі корпусу, у змійовику з водою. Таке пароутворення швидке й більше, проте найменший дріт із підживленням водою змійовика викликає аварійну ситуацію.

Водотрубні парові котли виготовляються прямоточні и барабанні. Барабанна конструкція буває горизонтальна и вертикальна.

Барабан накопичує пару, що виходить із труб над топкою й відокремлює не випаровувану воду, повторно закидаючи її в кип'ятільні трубки, і так знову і знову — до повного переходу води в пару.

Прямоточна парова конструкція парового вирізняється  більшою енергопродуктивністю: тут рідина перехід у пару за час одного проходу трубами — це вимагає надвисокого робочого температурного режиму.

У горизонтальному пристрої є тільки 1 барабан, вертикальна конструкція передбачає кілька цих механізмів.

Високопотужні парові машини на дровах ефективно використовуються в транспортному господарстві, промислових електростанціях, в обігріванні виробничих приміщень, у пральнях, у медичних установах тощо.
